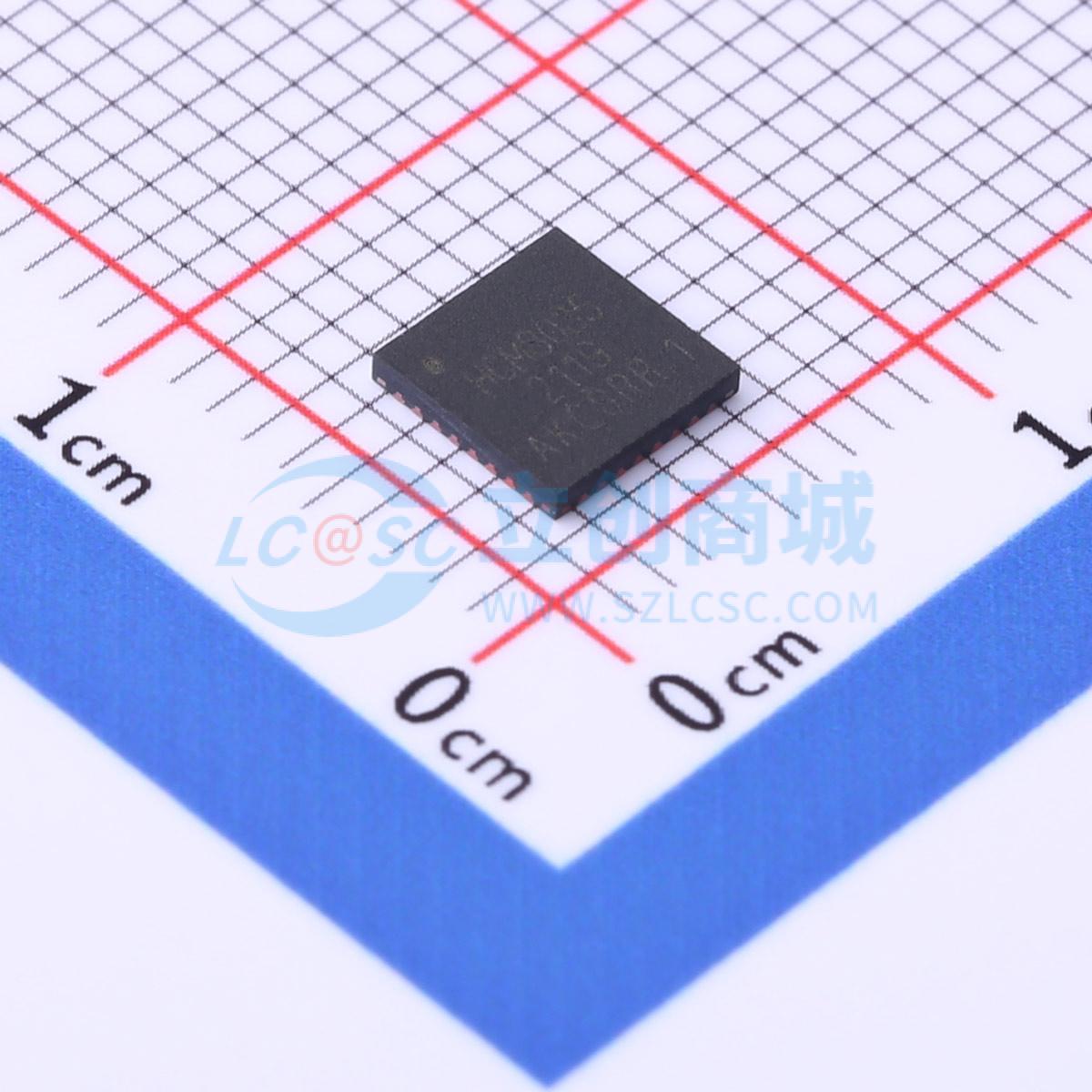

温馨提醒：图片仅供参考，商品以实物为准
HCM8035
HCM8035智能卡接口芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- HCM8035是一款简洁且低成本的智能IC卡模拟接口芯片。内嵌升压模块，支持5V、3V、1.8V全电压读写。具有全面的安全保护机制，包括ESD保护、端口短路保护、电源上掉电保护。外围简洁，元件数目少，采用QFN32L封装。
- 品牌名称
- HICHIP(依崇微)
- 商品型号
- HCM8035
- 商品编号
- C2859124
- 商品封装
- HVQFN-32-EP(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.17克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频卡芯片 | |
| 协议 | - | |
| 接口类型 | UART；I2C；SPI |
| 属性 | 参数值 | |
|---|---|---|
| 传输速率 | - | |
| 频率 | 2MHz~27MHz | |
| 电源电压 | 2.7V~5.5V |
商品概述
HCM8035 是一款简洁且低成本的智能IC 卡模拟接口芯片。内嵌升压模块，支持5V、3V、1.8V 全电压读写。具有全面的安全保护机制，包括：ESD 保护、端口短路保护、电源上掉电保护。外围简洁，元件数目少，采用QFN32L 封装。
商品特性
- 所有智能卡端口均具有短路保护功能
- Vcc 电压源：
- 外接 2×220nF 低ESR 电容，提供5V，3V，1.8V±5% 电压
- 可提供 120mA 输出电流（过流保护）
- 当智能卡或系统出现异常（短路、取卡、过温、基准及电源掉电）时，通过硬件或软件控制自动停止（恢复）工作
- 在卡接口处具有 >8KV 的ESD 耐受能力
- 电源上掉电保护：
- 内部阈值修正（For VDDP）
- 外部电阻桥（For VDD（INTF））
- 兼容银联标准卡：
- 兼容5V、3V、1.8V 智能卡电压
- 集成DCDC 供电模块，电压范围支持2.7V~5.5V
- 深度睡眠模式中只有极小的功耗
- 提供三个具有Buffer 的双向半双工I/O 接口保护（C4、C7、C8）
- 可使用最高26Mhz 的外部时钟
- 通过CLKDIV1、CLKDIV2 分频设定智能卡时钟最高可达20MHz
- 通过RSTIN 引脚同步控制RST 信号
- 在于智能卡建立通讯中消除抖动
- OFFN 复用状态信号
- 通过片选信号可并联使用
- 采用QFN32L 封装
应用领域
- IC 银行卡支付
- 电子支付
- 身份证
- 电视支付
- SIM 卡接口
