温馨提醒：图片仅供参考，商品以实物为准

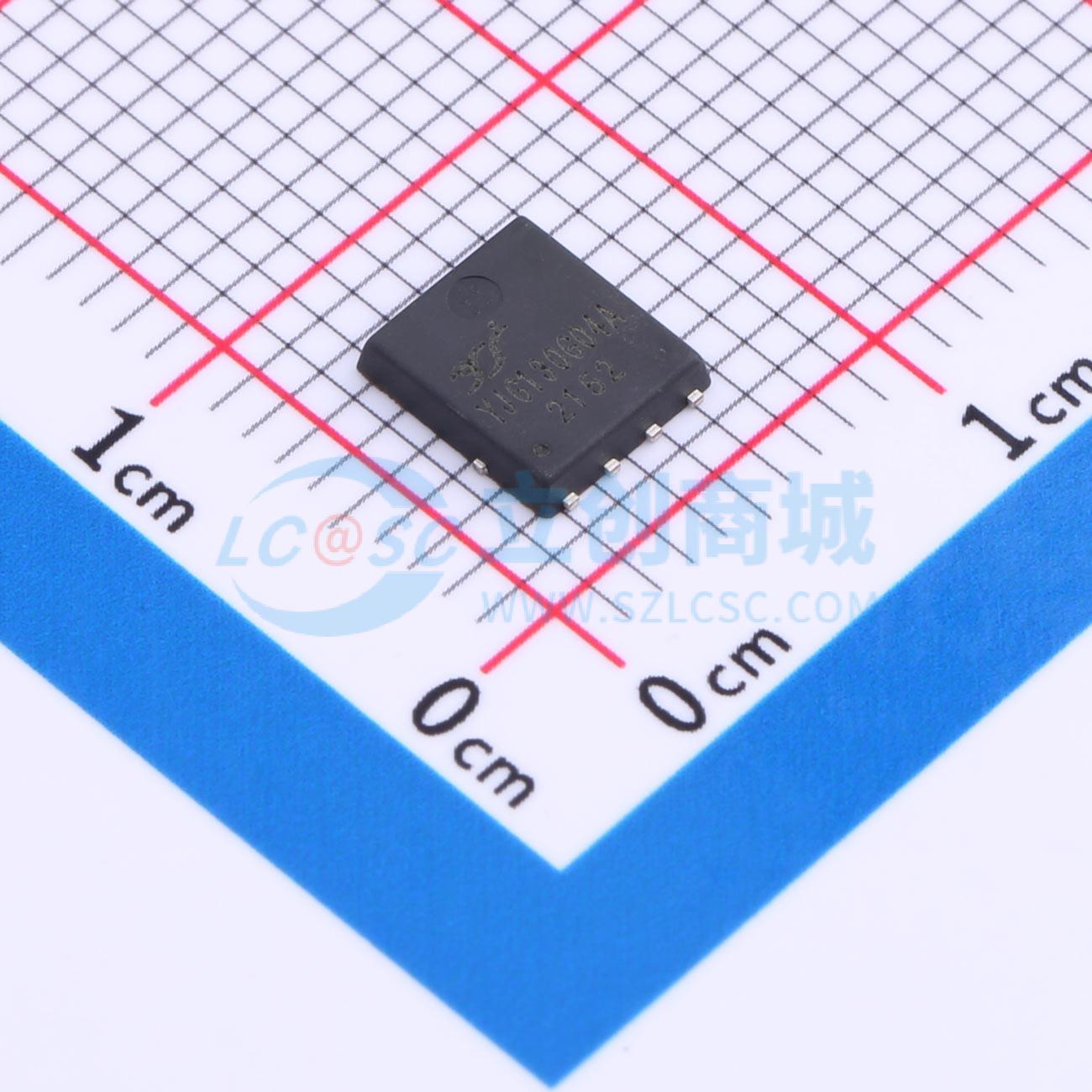

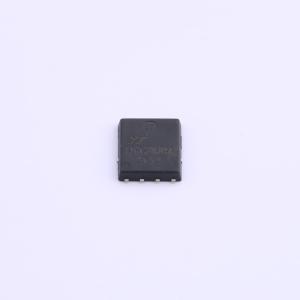

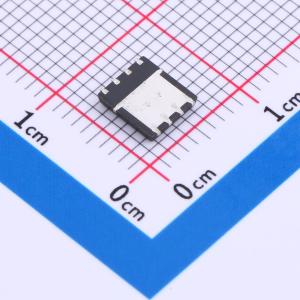

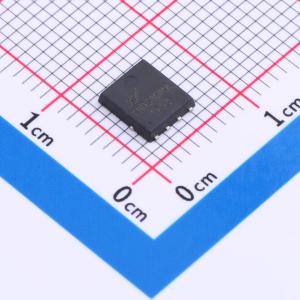

YJG130G04A
1个N沟道 耐压:40V 电流:130A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 采用分裂栅沟槽MOSFET技术。具有出色的散热封装。高密度单元设计，实现低导通电阻RDS(ON)
- 品牌名称
- YANGJIE(扬杰)
- 商品型号
- YJG130G04A
- 商品编号
- C2858574
- 商品封装
- PDFN-8(5.9x5.2)
- 包装方式
- 编带
- 商品毛重
- 0.191克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 130A | |
| 导通电阻(RDS(on)) | 1.75mΩ@10V | |
| 耗散功率(Pd) | 115W | |
| 阈值电压(Vgs(th)) | 2.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 132nC@10V | |
| 输入电容(Ciss) | 7.1nF | |
| 反向传输电容(Crss) | 55pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 1.298nF |
商品概述
TF3508采用先进的沟槽技术，可提供出色的导通状态漏源电阻（RDS(ON)）、低栅极电荷，并能在低至4.5V的栅极电压下工作。
商品特性
- 漏源电压（VDS） = -30V，漏极电流（ID） = -60A
- 栅源电压（VGS） = -10V时，导通状态漏源电阻（RDS(ON)） < 8.0mΩ
- 栅源电压（VGS） = -4.5V时，导通状态漏源电阻（RDS(ON)） < 15mΩ
- 高功率和电流处理能力
- 获得无铅产品认证
- 表面贴装封装
应用领域
- 电池开关
- 负载开关
- 电源管理
