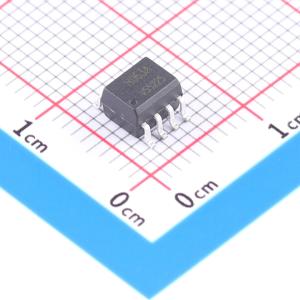

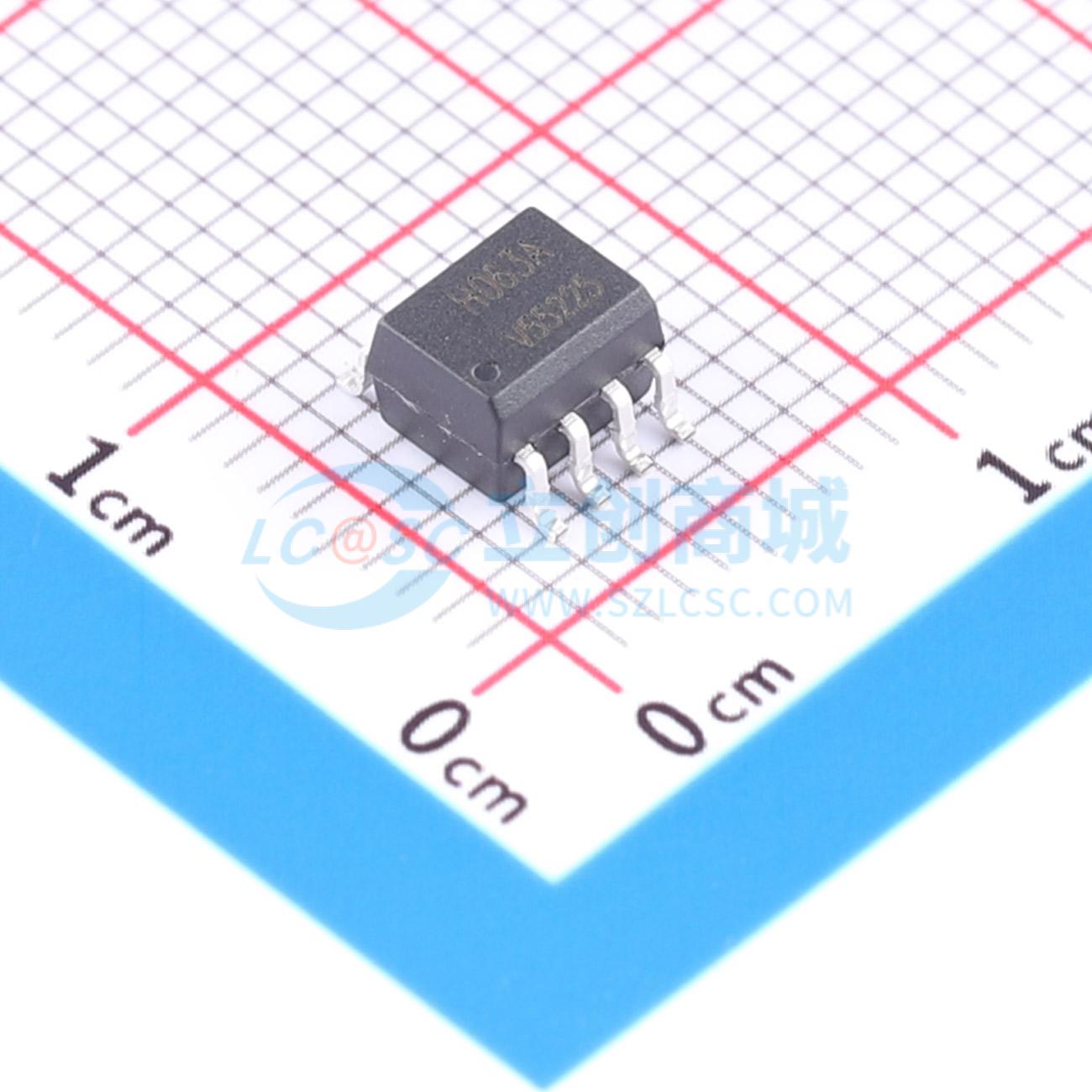

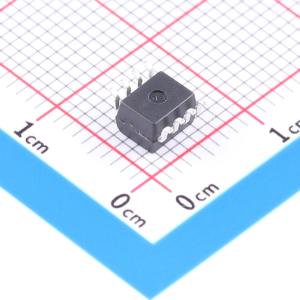

VOIH063AT
高速光耦，双通道
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- VISHAY(威世)
- 商品型号
- VOIH063AT
- 商品编号
- C28889369
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 4.5V~5.5V；2.7V~3.6V | |
| 隔离电压(Vrms) | 3.75kV | |
| CMTI(kV/us) | 15kV/us | |
| 传输速率 | 10Mbps | |
| CTR-电流传输比 | - | |
| 通道数 | 2 | |
| 工作温度 | -40℃~+110℃ | |
| 传播延迟 tpLH | 100ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpHL | 100ns | |
| 输入阈值电流(FH) | 5mA | |
| 输出电流 | 50mA | |
| 耗散功率(Pd) | - | |
| 输出电压 | - | |
| 正向压降(Vf) | 1.38V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 15mA | |
| 功能特性 | 开漏输出 |
商品概述
VOIH063A 是一款双通道 10 MBd 光耦合器，采用高效输入 LED 与高速集成光电探测器逻辑门耦合。探测器具有开漏输出。内部屏蔽可保证 15kV/μs（最小值）的共模瞬变抗扰度。
商品特性
- 共模瞬变抗扰度最小值为 15kV/μs
- 3.3V/5V 双电源电压
- 兼容 LVTTL/LVCMOS 电平
- 低功耗
应用领域
- 微处理器系统接口
- 数字总线系统隔离
- 高速模数与数模转换
- 数字控制电源
- 电平转换
