TYPE-C 6P CB1.6(073)实物图

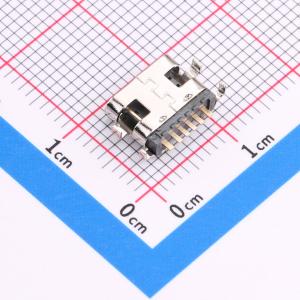

  • TYPE-C 6P CB1.6(073)商品缩略图

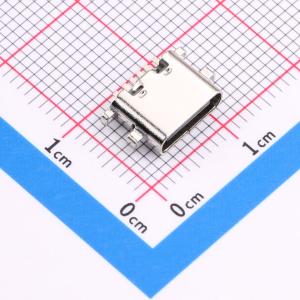

  • TYPE-C 6P CB1.6(073)商品缩略图
  • TYPE-C 6P CB1.6(073)商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

TYPE-C 6P CB1.6(073)

6P卧贴母座

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
6P卧贴母座，沉板1.6mm，不锈钢外壳
品牌名称
SHOU HAN(首韩)
商品型号
TYPE-C 6P CB1.6(073)
商品编号
C2858274
商品封装
SMD​
包装方式
编带
商品毛重
0.698克(g)

商品参数

属性参数值
商品目录USB连接器
连接器类型Type-C
协议标准USB 3.1
公母母
安装方式沉板
触点数量6P
属性参数值
端口数量1
额定电流 - 电源5A
额定电压5V
插拔寿命1万次
胶芯颜色黑色
工作温度-25℃~+85℃

商品特性

  • 外壳：耐高温塑料，UL94 V - 0等级
  • 触点：铜合金
  • 中板：不锈钢
  • 前壳：不锈钢
  • 触点镀镍最小50微英寸，整体打底镀镍，触点功能区域镀金（镀金厚度遵循产品编号），焊接区域镀覆规格遵循产品编号
  • 前壳：参见表1
  • 屏蔽板和EMI板：仅做清洁处理
  • 插入力：0.5 ~ 2.0kgf
  • 拔出力：0.8kgf ~ 2.0kgf
  • 耐久性：5000次循环
  • 额定电流：3.0A，额定电压：5V
  • VBUS和GND引脚以及其他引脚的低电平接触电阻（LLCR）最大40mΩ/引脚，屏蔽层最大50mΩ，所有引脚的LLCR最大变化量为10mΩ
  • 绝缘电阻最小100MΩ
  • 介电耐压：交流100V，持续1分钟
  • 工作温度：-30°C ~ +80°C
  • 红外回流焊：电路板上的峰值温度需在260°C保持10秒

数据手册PDF

放大查看下载PDF
