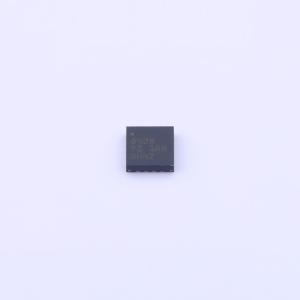

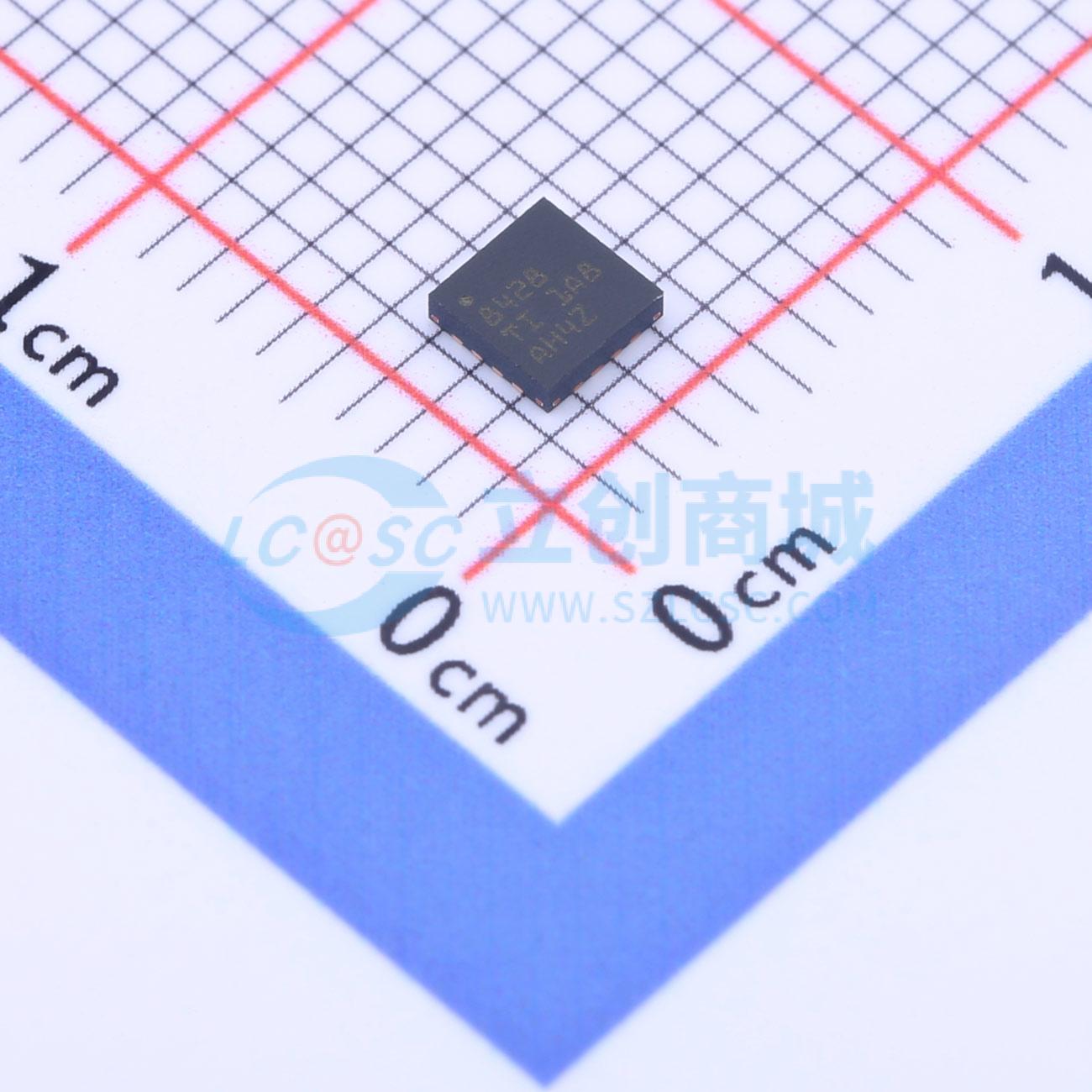

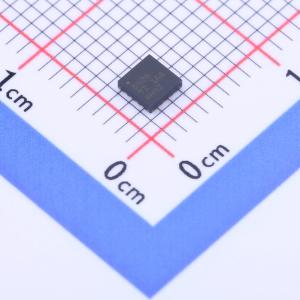

DRV8428RTER

DRV8428 是一款适用于工业和消费类应用的步进电机驱动器。该器件由两个 N 沟道功率 MOSFET H 桥驱动器、一个微步进分度器以及集成电流感应功能完全集成。DRV8428 最高可驱动 1A 满量程输出电流（取决于 PCB 设计）。 DRV8428 采用内部电流感应架构，无需再使用两个外部功率感应电阻器，可缩小 PCB 面积并降低系统成本。该器件使用内部 PWM 电流调节方案，该方案能在智能调优和混合衰减选项之间进行选择。智能调优可通过自动调节实现出色的电流调节性能，并对电机变化和老化效应进行补偿和减少电机的可闻噪声。 借助简单的 STEP/DIR 接口，可通过外部控制器管理步进电机的方向和步进速率。该器件可以配置为不同步进模式，范围涵盖整步至 1/256 微步。凭借专用 nSLEEP 引脚，该器件可提供一种低功耗睡眠模式，从而实现超低静态待机电流。提供的保护特性包括：电源欠压、过流、短路以及过热保护。故障状态通过 EN/nFAULT 引脚指示。 DRV8428 器件是一款用于双极步进电机的集成电机驱动器解决方案。该器件通过集成两个 N 沟道功率 MOSFETH 桥、电流感应电阻器和调节电路以及一个微步进分度器，可更大程度提高集成度。DRV8428 能够支持 4.2V 至 33V 的宽电源电压范围。DRV8428 提供高达 1.7A 峰值、1A 满量程或 0.7A 均方根 (rms) 的输出电流。实际的满量程和均方根电流取决于环境温度、电源电压和 PCB 热性能。 DRV8428 采用集成式电流感应架构，无需再使用两个外部功率感应电阻器，从而显著节省布板空间和 BOM 成本，并减少设计工作量和降低功耗。该架构使用电流镜方法和内部功率 MOSFET 进行电流感应，消除了感应电阻器中的功率损耗。通过 VREF 引脚处的电压来调节电流调节设定点。 借助简单的 STEP/DIR 接口，可通过外部控制器管理步进电机的方向和步进速率。内部微步进分度器可以执行高精度微步进，而无需外部控制器来管理绕组电流电平。分度器可实现全步进、半步进以及 1/4、1/8、1/16、1/32、1/64、1/128 和 1/256 微步进。高微步进有助于显著降低可闻噪声并实现平稳的运动。除了标准的半步进模式，非循环半步进模式可用于在较高的电机转速下增加扭矩输出。 步进电机驱动器需要通过实现多种类型的衰减模式来再循环绕组电流。DRV8428 提供智能调优衰减模式。自动调优是一种创新的衰减机制，能够自动调节以实现出色的电流调节性能，而不受电压、电机转速、变化和老化效应的影响。自动调优纹波控制使用可变关断时间纹波电流控制方案，以更大限度地减少电机绕组电流的失真。自动调优动态衰减使用固定关断时间动态快速衰减百分比方案，以更大限度地减少电机绕组电流的失真，同时实现频率成分最小化并显著减少设计工作量。除了这种轻松顺畅的自动智能调优之外，DRV8428 还提供传统的混合衰减模式。 系统包括一个低功耗睡眠模式，以便在不主动驱动电机时省电。

• PWM 微步进电机驱动器
• 简单的 STEP/DIR 接口
• 最高 1/256 的微步进分度器
• 集成电流感应功能
• 无需感应电阻
• ±6% 满量程电流精度
• 智能调优衰减技术和混合衰减选项
• 4.2V 至 33V 工作电源电压范围
• RDS(ON): 24V、25°C 时为 1500mΩ HS + LS
• 每个电桥的电流容量：1.7A 峰值、1A 满量程、0.7A rms
• 可配置关断时间 PWM 斩波
• 7μs、16μs 或 32μs
• 支持 1.8V、3.3V、5.0V 逻辑输入
• 低电流睡眠模式 (2μA)
• 适用于低电磁干扰 (EMI) 的展频时钟
• 小型封装和外形尺寸
• 保护特性
  • VM 欠压锁定 (UVLO)
  • 过流保护 (OCP)
  • 热关断 (OTSD)
  • 故障状态输出 (EN/nFAULT)

• 打印机和扫描仪
• 舞台照明设备
• 缝纫机
• 安防和半球摄像头
• 办公和家庭自动化
• 工厂自动化和机器人
• 医疗应用
