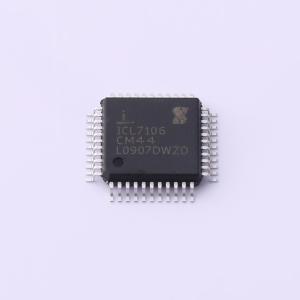

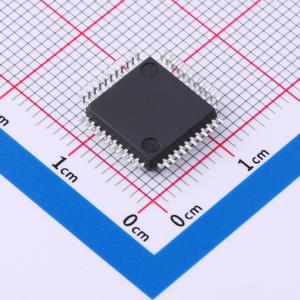

温馨提醒：图片仅供参考，商品以实物为准
ICL7106CM44
模数转换芯片 停产
- 描述
- ICL7106和ICL7107是高性能、低功耗的三位半A/D转换器电路。它包含有七段译码器、显示驱动器、参考源和时钟系统。
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- ICL7106CM44
- 商品编号
- C2857177
- 商品封装
- PQFP-44(10x10)
- 包装方式
- 托盘
- 商品毛重
- 3.43克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | - | |
| 采样率 | - | |
| 通道数 | - | |
| 工作电压 | 15V | |
| 接口类型 | - | |
| 差分输入 | 是 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | 0℃~+70℃ | |
| 时钟/振荡器 | 内置 | |
| 时钟频率(fc) | 48kHz | |
| 基准电压源 | 内置；外置 | |
| 可变增益 | 不支持 | |
| 静态电流 | 1mA |
商品概述
ICL7106和ICL7107是高性能、低功耗的三位半AD转换器电路。它包含有七段译码器，显示驱动器，参考源和时钟系统。ICL7106含有一背电极驱动线，适用于液品显示（LCD）；ICL7107可直接驱动发光二极管（LED）。 ICL7106和ICL7107将高精度、通用性和真正的低成本很好地结合在一起，它有低于10uV的自动校零功能，零漂小于1uV/°C，低于10pA的输入电流，极性转换误差小于一个字。真正的差动输入和差动参考源在各种系统中都很有用。在用于测量负载单元、压力规管和其它桥式传感器时会有更突出的优点，另外，只要用十个左右的无源元件和一个LCD屏就可以与ICL7106构成一高性能的仪表面板，实现了低成本和单电源工作。
商品特性
- 保证零电平输入时，各量程的读值均为零
- 1pA典型输入电流
- 真正的差动输入和差动参考源，直接LCD显示驱动（ICL7106）和LED显示驱动 （ICL7107）
- 很低的噪声（小于15uVp-p）
- 片上时钟
- 低功耗（典型值小于10mW）
- 不需外接有源电路
