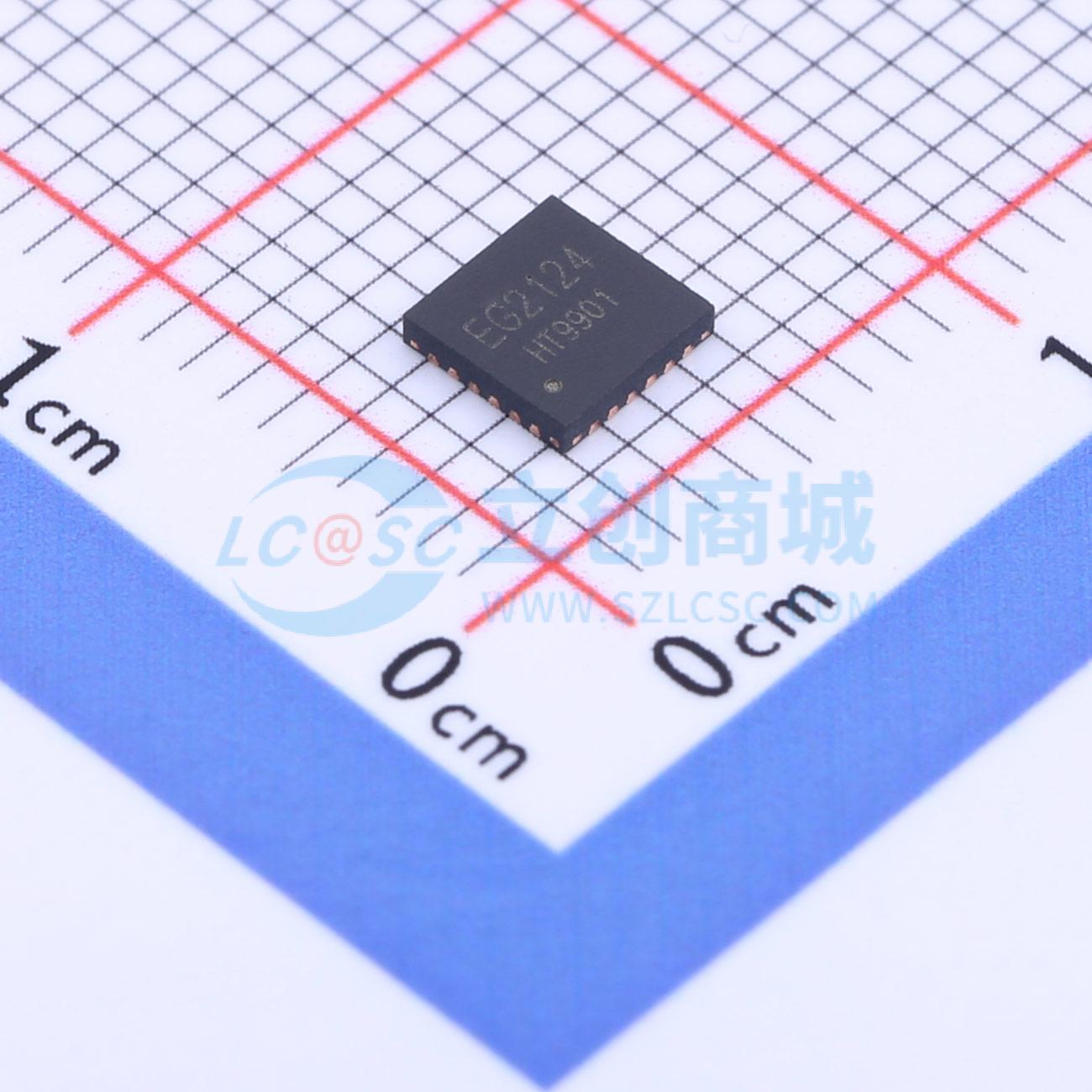

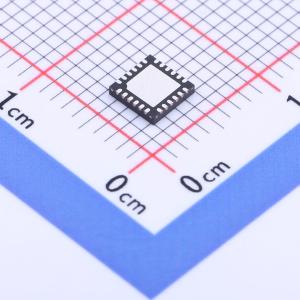

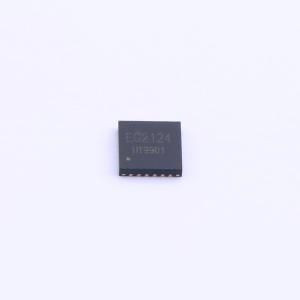

EG2124
三相独立半桥驱动芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- EG2124A 是一款高性价比的大功率 MOS 管、IGBT 管栅极驱动专用芯片，内部集成了逻辑信号输入处理电路、死区时控制电路、欠压保护电路、闭锁电路、电平位移电路、脉冲滤波电路及输出驱动电路。
- 品牌名称
- EG(屹晶微)
- 商品型号
- EG2124
- 商品编号
- C2856308
- 商品封装
- QFN-24-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.165克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 三相；半桥 | |
| 负载类型 | MOSFET；IGBT | |
| 驱动通道数 | 3 | |
| 灌电流(IOL) | 1.2A | |
| 拉电流(IOH) | 800mA | |
| 工作电压 | 5V~20V | |
| 上升时间(tr) | 35ns |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 25ns | |
| 传播延迟 tpLH | 320ns | |
| 传播延迟 tpHL | 120ns | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -40℃~+125℃ | |
| 输入高电平(VIH) | 2.5V | |
| 输入低电平(VIL) | 1V | |
| 静态电流(Iq) | 150uA |
