温馨提醒：图片仅供参考，商品以实物为准

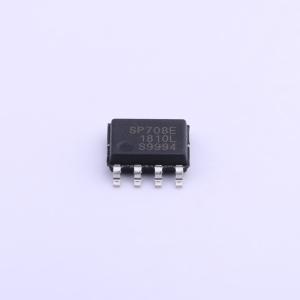

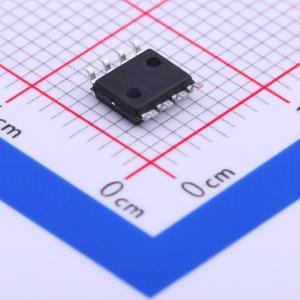

SP708EN-L/TR
SP708EN-L/TR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- MaxLinear(迈凌)
- 商品型号
- SP708EN-L/TR
- 商品编号
- C325422
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.208克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 芯片类型 | 简单复位/加电复位 | |
| 复位有效电平 | 低电平有效；高电平有效 | |
| 阈值电压 | 4.4V |
| 属性 | 参数值 | |
|---|---|---|
| 受监控电压数 | 1 | |
| 复位超时 | 140ms | |
| 工作温度 | -40℃~+85℃@(TA) |
商品概述
SP705 - 708/813L系列是微处理器（µP）监控电路产品，集成了众多用于分立解决方案的元件，可监控微处理器和数字系统中的电源和电池。 与分立元件解决方案相比，SP705 - 708/813L系列能显著提高系统可靠性和运行效率。该系列产品具备看门狗定时器、微处理器复位、电源故障比较器和手动复位输入等功能。 SP705 - 708/813L系列非常适合应用于汽车系统、计算机、控制器和智能仪器等领域。对于需要对微处理器及相关数字元件的电源进行严格监控的系统而言，它是理想之选。
商品特性
- 精密电压监控器 - SP705/SP707/SP813L：4.65V - SP706/SP708：4.40V
- 200ms复位脉冲宽度
- 独立看门狗定时器 - 1.6s超时时间（SP705/SP706/SP813L）
- 最大60μA电源电流
- 消抖TTL/CMOS手动复位输入
- 当VCC降至1.1V时仍能保持复位状态
- 用于电源故障或低电量警告的电压监控器
- 8引脚PDIP、NSOIC和MSOP封装
- 引脚与行业标准705 - 708 - 813L系列兼容
- 功能与行业标准1232系列兼容
- SP705 - 708/813L系列提供四项关键功能：
- 在电源上电、掉电和欠压情况下提供复位输出。
- 若看门狗输入在1.6秒内未翻转，独立看门狗输出将变为低电平。
- 具备1.25V阈值检测器，用于电源故障警告、低电量检测或监控非+5V电源。
- 低电平有效手动复位功能，可通过按钮开关触发复位。
- SP707/708器件与SP705/706器件基本相同，只是看门狗定时器的复位输出为高电平有效。SP813L与SP705类似，区别在于提供高电平有效复位而非低电平有效复位。SP705/707/813L器件在电源电压降至4.65V以下时产生复位信号，SP706/708器件则在电压降至4.40V以下时产生复位信号。
应用领域
- 基于处理器和DSP的系统
- 工业和医疗仪器
