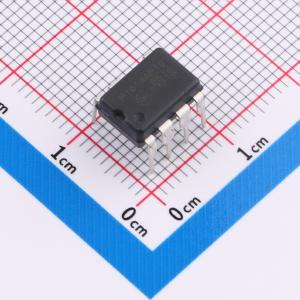

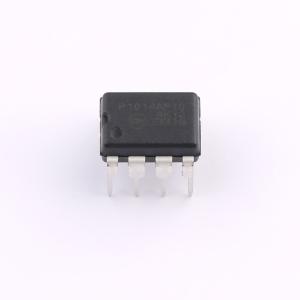

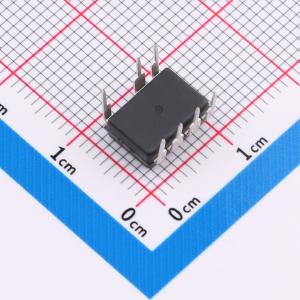

温馨提醒：图片仅供参考，商品以实物为准

NCP1014AP100G

700V 8.5V~10V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NCP101X系列集成了一个固定频率电流模式控制器和一个700 V MOSFET。该系列采用PDIP - 7、PDIP - 7鸥翼型或SOT - 223封装，具备构建坚固且低成本电源所需的一切功能，包括软启动、频率抖动、短路保护、跳周期、最大峰值电流设定点和动态自供电（无需辅助绕组）。与其他单片解决方案不同，NCP101X本质上运行安静：在标称负载运行期间，该器件以可选频率（65 - 100 - 130 kHz）之一进行开关操作。当电流设定点降至给定值以下，例如输出功率需求降低时，IC会自动进入所谓的跳周期模式，并在轻载时提供出色的效率。由于这种情况通常发生在最大峰值的1/4处，因此不会产生声学噪声。因此，待机功耗可降至最低且无声学噪声产生。当反馈信号消失时，例如在真正的短路情况或光耦合器损坏的情况下，会进行短路检测。通过简单地将反馈引脚拉低，或通过一个廉价的SCR将其锁存到地以实现完全锁断，即可轻松实现外部关断。最后，软启动和频率抖动进一步减轻了设计人员快速开发低成本、可靠离线电源的工作负担。为提高待机性能，连接辅助绕组可停止动态自供电（DSS）操作，并有助于在高输入电压下将功耗降至100 mW以下。在此模式下，内置的锁存过压保护可防止在光耦合器损坏时出现致命的电压失控。这些器件采用经济实惠的8引脚双列直插式和4引脚SOT - 223封装。
品牌名称: onsemi(安森美)
商品型号: NCP1014AP100G
商品编号: C29741
商品封装: DIP-7
包装方式: 管装
商品毛重: 0.96克(g)

商品参数

商品概述

NCP101X系列集成了一个固定频率电流模式控制器和一个700 V MOSFET。该系列采用PDIP - 7、PDIP - 7鸥翼型或SOT - 223封装，具备构建坚固且低成本电源所需的一切功能，包括软启动、频率抖动、短路保护、跳周期、最大峰值电流设定点和动态自供电（无需辅助绕组）。与其他单片解决方案不同，NCP101X本质上运行安静：在标称负载运行期间，该器件以可选频率（65 - 100 - 130 kHz）之一进行开关操作。当电流设定点降至给定值以下，例如输出功率需求降低时，IC会自动进入所谓的跳周期模式，并在轻载时提供出色的效率。由于这种情况通常发生在最大峰值的1/4处，因此不会产生声学噪声。因此，待机功耗可降至最低且无声学噪声产生。当反馈信号消失时，例如在真正的短路情况或光耦合器损坏的情况下，会进行短路检测。通过简单地将反馈引脚拉低，或通过一个廉价的SCR将其锁存到地以实现完全锁断，即可轻松实现外部关断。最后，软启动和频率抖动进一步减轻了设计人员快速开发低成本、可靠离线电源的工作负担。为提高待机性能，连接辅助绕组可停止动态自供电（DSS）操作，并有助于在高输入电压下将功耗降至100 mW以下。在此模式下，内置的锁存过压保护可防止在光耦合器损坏时出现致命的电压失控。这些器件采用经济实惠的8引脚双列直插式和4引脚SOT - 223封装。

商品特性

自动恢复内部输出短路保护
使用辅助绕组时待机功耗低于100 mW
内部温度关断
直接连接光耦合器
提供用于瞬态分析的SPICE模型
这些是无铅和无卤器件
内置700 V MOSFET，典型RDSon为11 Ω和22 Ω
高压引脚之间有较大爬电距离
电流模式固定频率操作：65 kHz - 100 kHz - 130 kHz
仅在低峰值电流时进行跳周期操作：无声学噪声！
动态自供电，无需辅助绕组
内部1.0 ms软启动
辅助绕组工作时具备锁存过压保护
频率抖动以改善EMI特性

应用领域

充电器用低功率AC/DC适配器
辅助电源（USB、家电、电视等）

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	8.5V~10V
	开关频率	100kHz
	最大占空比	67%

	属性	参数值
	晶体管耐压	700V
	拓扑结构	反激式
	特性	过热保护(OTP)；短路保护(SCP)；软启动
	工作温度	-40℃~+150℃@(Tj)
