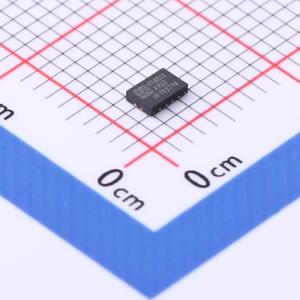

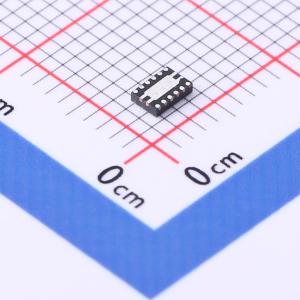

温馨提醒：图片仅供参考，商品以实物为准

HT8835ARDZ

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 1.5A双路H桥电机驱动器
品牌名称: HTCSEMI(海天芯)
商品型号: HT8835ARDZ
商品编号: C2848981
商品封装: WSON-12-EP(2x3)
包装方式: 编带
商品毛重: 0.15克(g)

商品参数

商品概述

HT8835为相机、消费产品、玩具及其他低压或电池供电的运动控制应用提供了集成式电机驱动解决方案。该器件有两个H桥驱动器，可驱动两台直流电机或一台步进电机，以及螺线管等其他设备。每个输出驱动模块由配置成H桥的N沟道功率MOSFET组成，用于驱动电机绕组。内部电荷泵可产生栅极驱动电压。HT8835每个H桥的输出电流最高可达1.5A，电机电源电压范围为0V至11V，器件电源电压范围为2V至7V。 PHASE/ENABLE和IN/IN接口与行业标准器件兼容。内部具备过流保护、短路保护、欠压锁定和过热保护等关断功能。 HT8835采用12引脚DFN封装。

商品特性

双H桥电机驱动器，可驱动两台直流电机或一台步进电机
低MOSFET导通电阻：高侧+低侧305mΩ
每个H桥最大驱动电流1.5A
可将桥路并联以实现3A驱动电流
电机和逻辑电源引脚分开
电机工作电源电压范围0V至11V
逻辑电源电压范围2V至7V
灵活的PWM或PHASE/ENABLE接口
低功耗睡眠模式，最大电源电流95nA
DFN 2mm x 3mm -12L封装

应用领域

电池供电：相机
数码单反镜头
消费产品
玩具
机器人
医疗设备

数据手册PDF

放大查看下载PDF

优惠活动

9折

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	步进电机驱动芯片
	控制电压	2V~7V
	电机驱动电压(Vm)	0V~11V
	输出电流	1.5A

	属性	参数值
	H桥数量	2
	集成开关	-
	导通电阻	305mΩ
	工作温度	-40℃~+85℃
