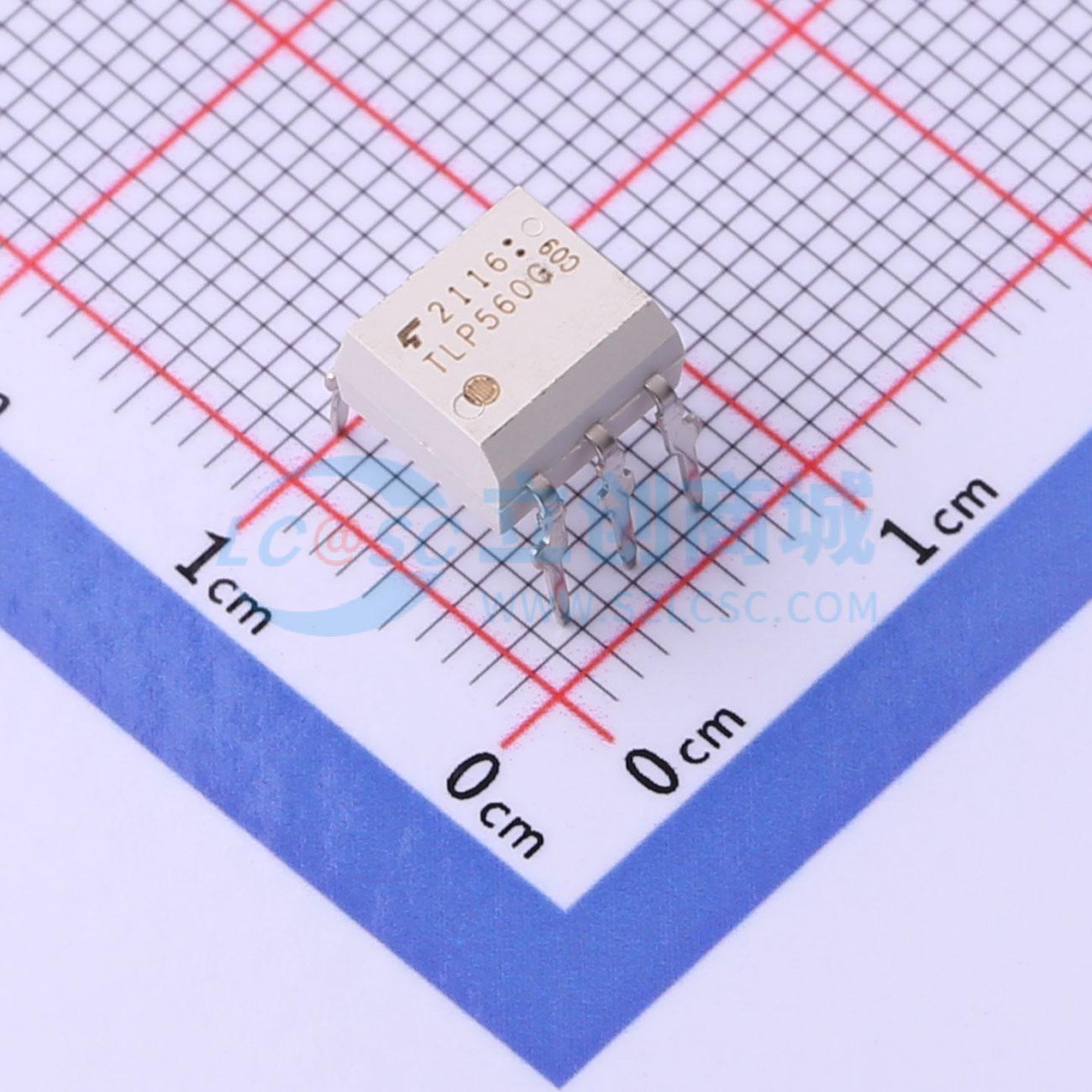

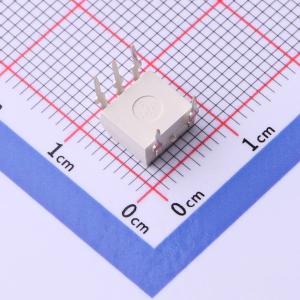

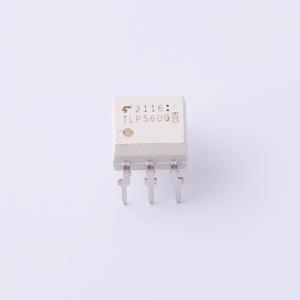

TLP560G(F)
1
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 由一个光控三端双向可控硅和一个红外发光二极管组成，采用六引脚塑料双列直插式封装。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TLP560G(F)
- 商品编号
- C2848505
- 商品封装
- DIP-6
- 包装方式
- 管装
- 商品毛重
- 0.77克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 可控硅输出光耦 | |
| 通道数 | 1 | |
| 输入类型 | DC | |
| 可控硅类型 | 双向可控硅 | |
| 负载电压 | 400V | |
| 输出电流(It(rms)) | 100mA | |
| 正向压降(Vf) | 1.3V | |
| 正向电流 | 50mA |
| 属性 | 参数值 | |
|---|---|---|
| 静态dv/dt | 500V/us | |
| 隔离电压(Vrms) | 2.5kV | |
| 耗散功率(Pd) | 300mW | |
| 工作温度 | -40℃~+100℃ | |
| 端子数 | 6 | |
| 保持电流(Ih) | 0.6mA | |
| 浪涌电流 | 1.2A | |
| 功能特性 | - |
商品特性
- 峰值关态电压：400 V (min)
- 导通电流：100 mA (max)
- 隔离电压：2500 Vrms (min)
- UL 认证：UL 1577, File No.E67349
- cUL 认证：CSA Component Acceptance Service No.5A File No.E67349
- VDE 认证：EN 60747-5-5
- 重量：0.39g (typ.)
