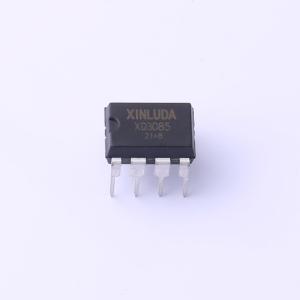

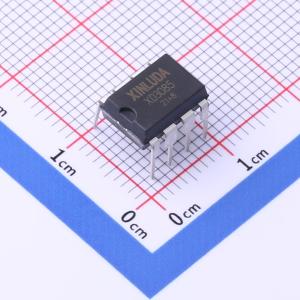

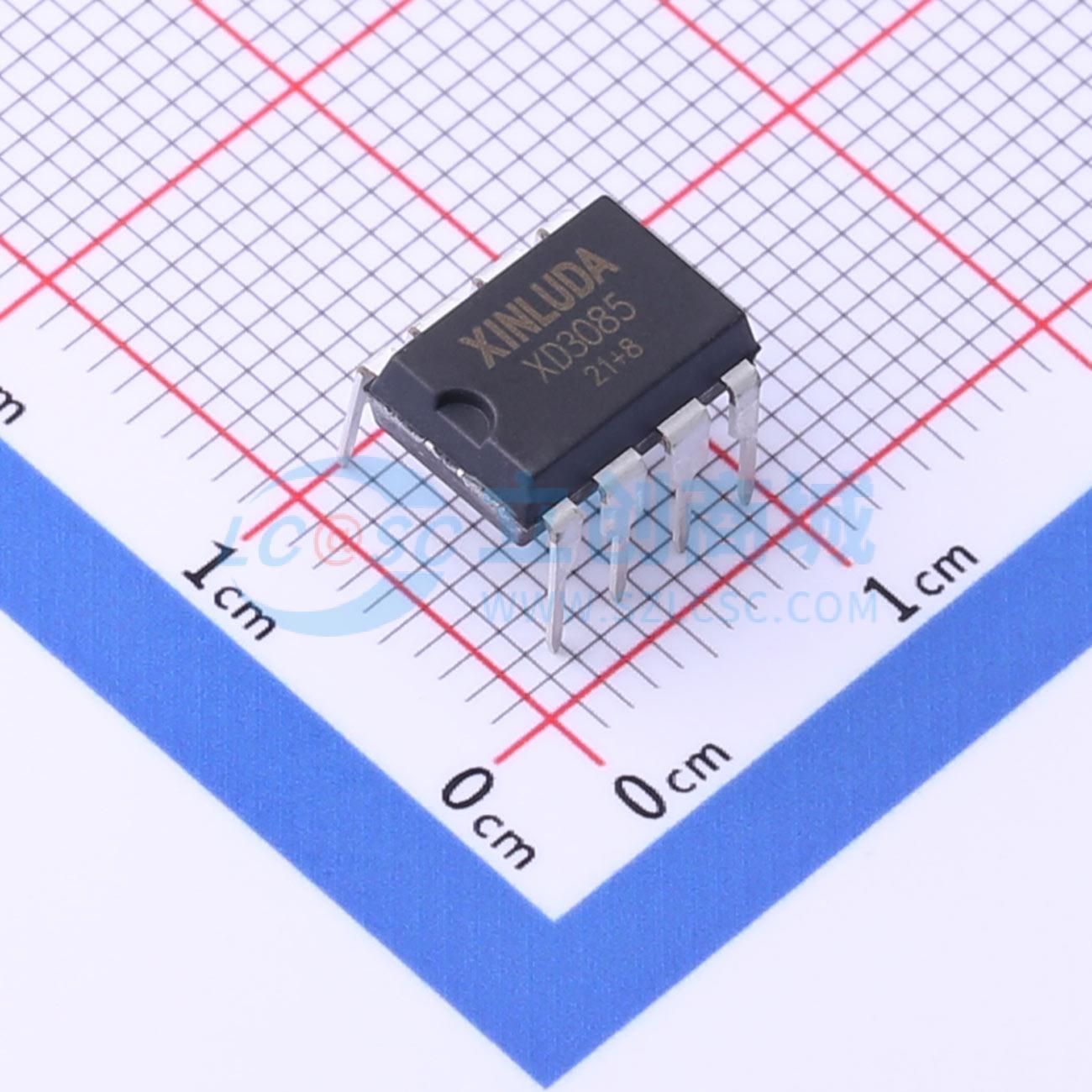

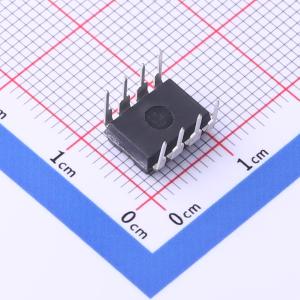

温馨提醒：图片仅供参考，商品以实物为准

XD3085

总线收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 协议类别：RS422, RS485 数据
品牌名称: XINLUDA(信路达)
商品型号: XD3085
商品编号: C2848424
商品封装: DIP-8
包装方式: 编带
商品毛重: 0.46克(g)

商品参数

商品概述

XD/XL3085 是一款 +5V、半双工、具备 ±15KV ESD 保护的 RS485/RS-422 收发器电路。该电路包含一个驱动器和一个接收器。 XD/XL3085 为半双工类型，设有驱动使能 (DE) 和接收使能 (RE) 引脚，在关闭状态下，驱动和接收输出呈高阻抗。 XD/XL3085 具备故障保护电路，可确保在接收器输入开路或短路时，接收器输出正确。 XD/XL3085 接收器输入阻抗为 1/8 单位负载，允许最多 256 个收发器连接到总线上。

商品特性

静电保护 (ESD)：L1/L2 ±15KV - 人体模式 (HBM)
总线最多允许连接 256 个收发器
强大的摆率限制有助于实现无差错数据传输
三态输出
DIP8/SOP8 封装
符合 Q/GDW 11179.11 - 2015《电能表用元件技术规范》

应用领域

工业控制
仪表
工业电机驱动
自动 HVAC 系统
RS485/RS422 接口

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2000个/圆盘，最小起订量 5 个)

个

起订量：5 个2000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	4.5V~5.5V
	数据速率	500Kbps

	属性	参数值
	节点数	256
	静电保护	±15kV
	工作温度	-40℃~+85℃
	静态电流	600uA
	通讯模式	半双工
