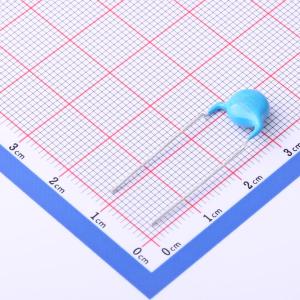

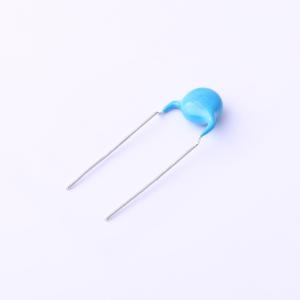

HJE102MG4BW

Name: WMEC(万明) HJE102MG4BW
Brand: WMEC(万明)
SKU: C2848152
Price: 0.306 CNY
Availability: InStock

1nF ±20% 250V 等级:Y1

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: WMEC(万明)
商品型号: HJE102MG4BW
商品编号: C2848152
商品封装: 插件,P=10mm
包装方式: 袋装
商品毛重: 0.62克(g)

商品特性

本规格适用于电子回路和旁路用绝缘型陶瓷电容器，取得UL、VDE、CSA、CQC、ENEC、KC、JET等安规认证。
电容器种类：强化绝缘型。
公称静电容量采用三位数标记法，前面2位数字为有效数值，第三位数字表示0的个数。
引脚形状：
- 直脚导线型（引脚代码：A：长导线型，B：短导线型）
- 内导导线型（引脚代码：D：长导线型，C：短导线型）
- 外导导线型（引脚代码：F：长导线型，E：短导线型）
- 侧导线型（引脚代码G：长导线型，H：短导线型）
- 双湾短导线型（引脚代码：M）
- A型直线型（引脚代码：P：长导线型，Q：短导线型）
标记：
- 类别名：HJ/HM
- 公称静电容量（三位数标记法）：例 222 = 2200pF
- 容许差：J = ±5%，K = ±10%，M = ±20%，Z = -20% ~ +80%
- 额定电压：HJ系列：X1:400/440/760VAC，Y1:250/400/500VAC；HM系列：X1:400/440VAC，Y2:250/300VAC
- 商标：WMEC
- 内部追溯码：21123
- 安规证MARK（本体或标签）
额定工作温度范围：-40°C ~ 125°C
测试标准条件：
- 温度：15 - 35°C
- 湿度：45 - 75%
- 大气压：86 ~ 106千帕（如有争议时或顾客要求时，采用温度25±2°C，湿度60 - 70%，大气压86 ~ 106千帕）
T1 = 1.2μs = 1.67T，T2 = 50μs
电容器在接受脉冲电压实验完后一周内，进行耐久性实验。将电容器放置实验箱内，间隔不小于25mm，承受1.7倍额定电压，温度125±2°C，时间1000小时。每隔1小时将电压升高到1000V，时间间隔0.1秒。
容量温度特性：Char: B(Y5P)，Char:E(Y5U)，Char:F(Y5V)，Char:SL
频率 - 阻抗特性

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	安规电容
	容值	1nF
	精度	±20%

	属性	参数值
	工作电压(AC)	250V
	防护等级	Y1
	工作温度	-40℃~+125℃
