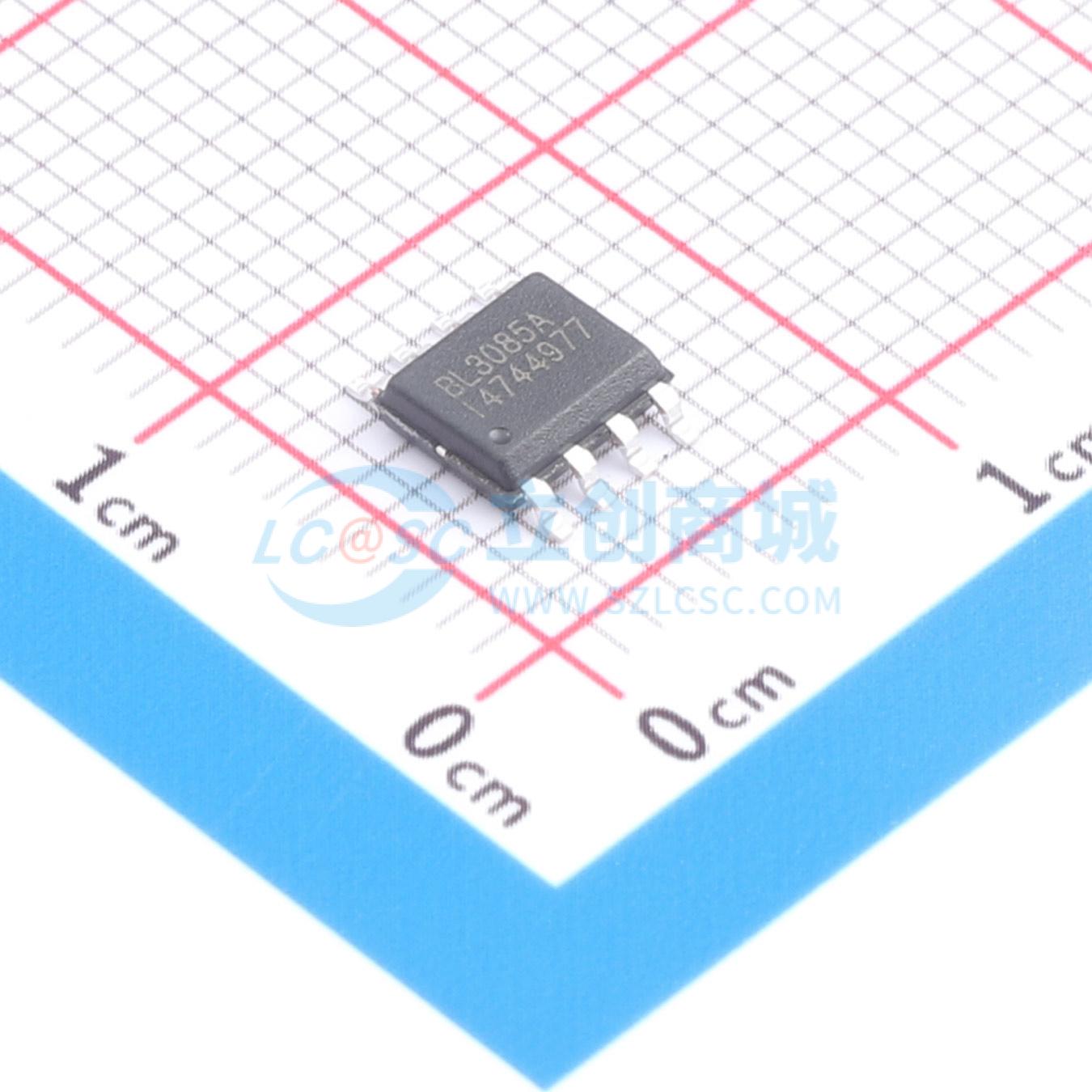

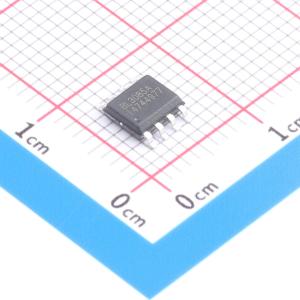

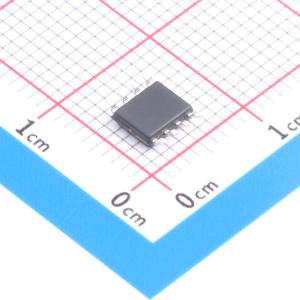

BL3085A(H)

高ESD保护、具备故障安全功能、压摆率受限的RS-485收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: BL3085A(H) 是一款具有 ±15kV IEC 61000 - 4 - 2 接触式静电放电（ESD）保护功能的半双工 RS - 485 收发器。该器件包含一个驱动器和一个接收器。BL3085A(H) 具备故障保护电路，当接收器输入开路或短路时，可确保接收器输出逻辑高电平
品牌名称: BL(上海贝岭)
商品型号: BL3085A(H)
商品编号: C2847138
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.47克(g)

商品参数

商品概述

BL3085A(H) 是一款半双工 RS-485 收发器，具备 ±15kV IEC 61000-4-2 接触式静电放电（ESD）保护功能。该器件包含一个驱动器和一个接收器。BL3085A(H) 集成了故障安全电路，当接收器输入开路或短路时，可确保接收器输出为逻辑高电平。这意味着即使终端总线上的所有发送器均被禁用，接收器输出仍将保持逻辑高电平。BL3085A(H) 采用了压摆率降低的驱动器，可最大程度减少电磁干扰（EMI），并降低因电缆端接不当引起的反射，从而实现高达 250kbps 的无差错数据传输。BL3085A(H) 的接收器输入阻抗为 1/8 单位负载，允许总线上连接多达 256 个收发器。

商品特性

支持 +3.3V 或 +5V 供电
真正的故障安全接收器
最高数据速率：250kbps
允许总线上连接多达 256 个收发器
I/O 引脚 ESD 保护：±15kV IEC 61000-4-2 接触式放电
提供 SOP8 封装

应用领域

RS-485 通信电平转换器
适用于 EMI 敏感应用的收发器
工业控制局域网
电表网络
照明系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 5 个)

个

起订量：5 个4000个/圆盘

总价金额：

￥ 0.00

近期成交89单

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	3.3V~5.5V
	数据速率	250Kbps

	属性	参数值
	节点数	256
	静电保护	±15kV
	工作温度	-40℃~+85℃
	静态电流	350uA
	通讯模式	半双工
