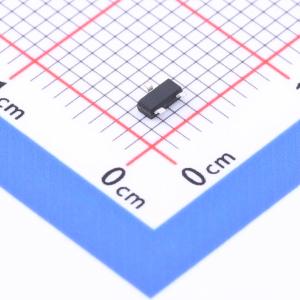

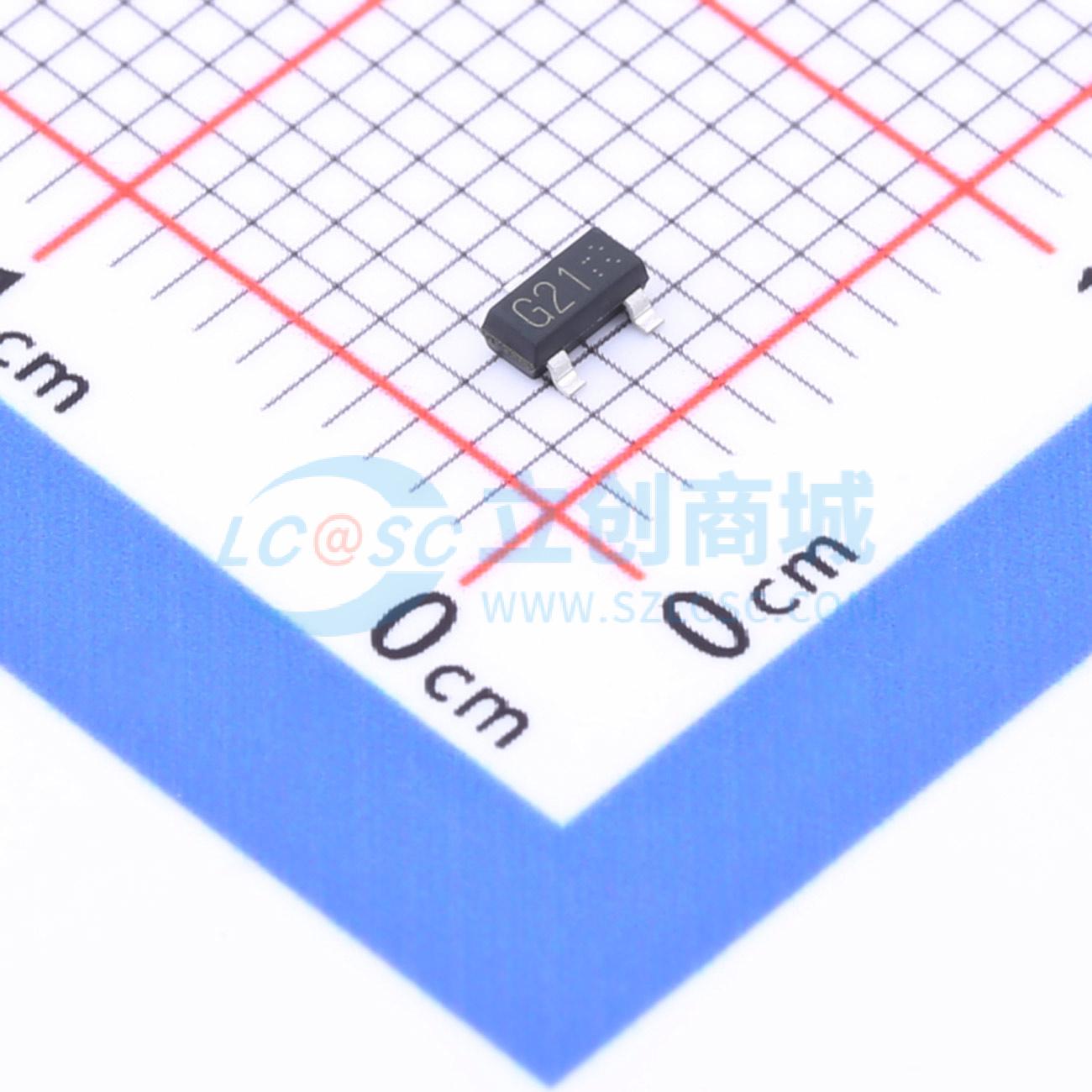

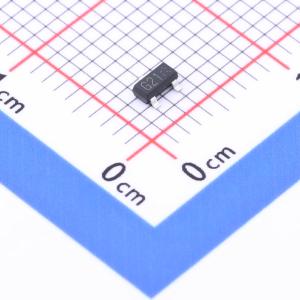

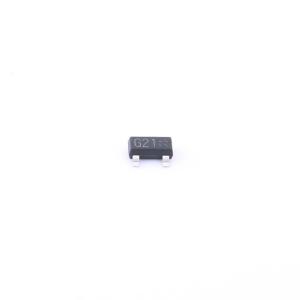

DTD113ZCHZGT116
内置偏置电阻的数字晶体管，适用于逆变器、接口和驱动器电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ROHM(罗姆)
- 商品型号
- DTD113ZCHZGT116
- 商品编号
- C2846667
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.039克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字晶体管 | |
| 数量 | - | |
| 集射极击穿电压(Vceo) | - | |
| 集电极电流(Ic) | 500mA | |
| 耗散功率(Pd) | 200mW | |
| 晶体管类型 | - | |
| 直流电流增益(hFE) | 82 | |
| 射基极击穿电压(Vebo) | - | |
| 最小输入电压(VI(on)) | 1.5V@20mA,0.3V |
| 属性 | 参数值 | |
|---|---|---|
| 最大输入电压(VI(off)) | 300mV@100uA,5V | |
| 输出电压(VO(on)) | 300mV@50mA,2.5mA | |
| 输入电阻 | 1.3kΩ | |
| 电阻比率 | 12 | |
| 工作温度 | - | |
| 集射极饱和电压(VCE(sat)) | - | |
| 特征频率(fT) | 200MHz | |
| 集电极截止电流(Icbo) | - |
商品特性
- 内置偏置电阻，R1 = 1kΩ，R2 = 10kΩ
- 内置偏置电阻可在不连接外部输入电阻的情况下配置反相器电路（见内部电路）
- 操作时只需设置开/关条件，使电路设计变得简单
- 互补PNP类型：DTB113ZCHZG
应用领域
反相器、接口、驱动器
