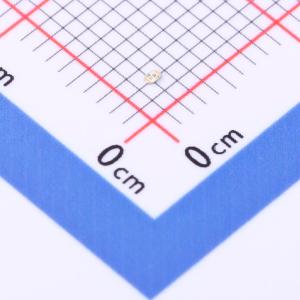

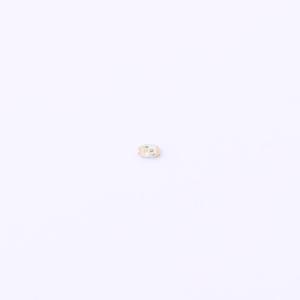

SML-P12U2TT86RR
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 发光二极管/LED | |
| 灯头类型 | 0.6mm方形灯头 | |
| 发光颜色 | 橙红色 | |
| 正向压降(Vf) | 2.1V | |
| 功率 | 52mW | |
| 正向电流 | 20mA | |
| 波长 | 615nm |
| 属性 | 参数值 | |
|---|---|---|
| 二极管配置 | 独立二极管 | |
| 透镜颜色 | 无色透明透镜 | |
| 色温 | - | |
| 发光强度 | 70mcd | |
| 发光角度 | 130°；145° | |
| 载带方式 | - | |
| 工作温度 | -40℃~+85℃ |
商品概述
红色表面贴装芯片LED，采用AlGaInP，用透明无色树脂封装。适用于消费和工业领域。每片产品重量约0.0002035克。
商品特性
- 尺寸（长×宽×高）：1.0×0.6×0.2 (mm)
- 类型：模压型（单色）
- 发光方向：顶视
- 颜色：红色
- 正向电流IF = 20mA时，发光强度IV典型值为70 (mcd)
- 正向电流IF = 20mA时，正向电压VF典型值为2.1 (V)
- 正向电流IF = 20mA时，主波长λD典型值为615 (nm)
- 视角：2θ1/2，X - Y方向为130°，X' - Y'方向为145°
- MSL等级：3级
应用领域
- 开关背光
- 指示灯
- 功能显示
- 设计
