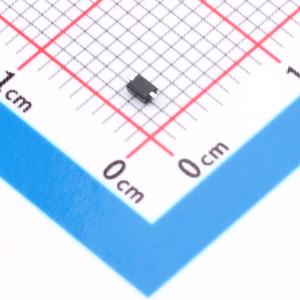

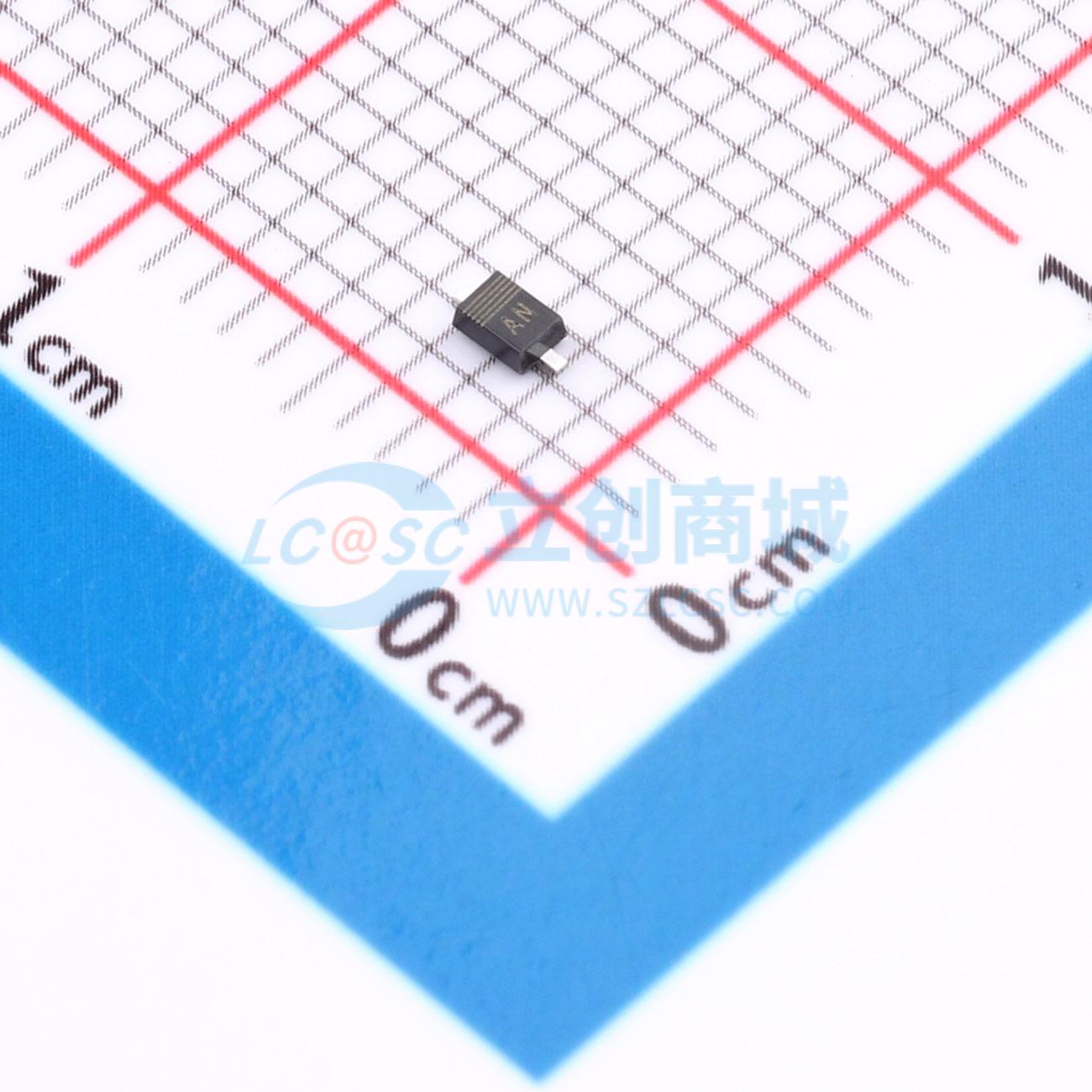

BAS21J-QX
300V 250mA
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 高速开关二极管，采用SOD323F (SC-90) 非常小且扁平引脚的表面贴装器件 (SMD) 塑料封装。
- 品牌名称
- Nexperia(安世)
- 商品型号
- BAS21J-QX
- 商品编号
- C28671283
- 商品封装
- SOD-323F
- 包装方式
- 编带
- 商品毛重
- 0.031867克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 开关二极管 | |
| 二极管配置 | 1个独立式 | |
| 耗散功率(Pd) | 550mW | |
| 整流电流 | 250mA | |
| 直流反向耐压(Vr) | 300V |
| 属性 | 参数值 | |
|---|---|---|
| 正向压降(Vf) | 1.1V@100mA | |
| 非重复峰值浪涌电流 (Ifsm) | 14.1A | |
| 反向电流(Ir) | 150nA | |
| 反向恢复时间(Trr) | 50ns | |
| 工作结温范围 | - |
商品概述
高速开关二极管，采用SOD323F（SC-90）超小型扁平引线表面贴装器件塑料封装。
商品特性
- 高开关速度：反向恢复时间t_rr ≤ 50 ns
- 低电容：结电容C_d ≤ 2 pF
- 低漏电流
- 反向电压：V_R ≤ 300 V
- 重复峰值反向电压：V_RRM ≤ 300 V
- 采用超小型扁平引线SMD塑料封装
- 优异的共面性和改进的热性能
- 符合AEC-Q101标准，推荐用于汽车应用
应用领域
- 高速开关
- 电压钳位
- 通用开关
- 反极性保护
