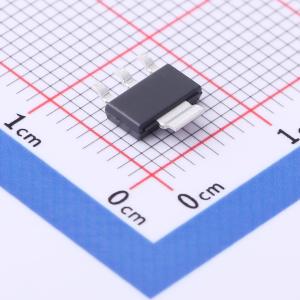

温馨提醒：图片仅供参考，商品以实物为准
LD1117AS18TR
低压降固定和可调正电压稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款低压降电压调节器，能够提供高达 1 A 的输出电流，也有可调版本 (VREF = 1.25 V)。在固定版本中，提供以下输出电压：1.2 V、1.8 V 和 3.3 V。该器件采用 SOT-223、DPAK 和 TO-220 封装。表面贴装封装优化了热特性，同时具有显著的节省空间优势。NPN 传输晶体管确保了高效率。仅需一个非常常见的 10 μF 最小电容即可实现稳定。芯片微调使调节器能够达到非常严格的输出电压容差，在 25℃ 时为 ±2%。
- 品牌名称
- ST(意法半导体)
- 商品型号
- LD1117AS18TR
- 商品编号
- C2845037
- 商品封装
- SOT-223-3
- 包装方式
- 编带
- 商品毛重
- 0.251克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 10V | |
| 输出电压 | 1.8V | |
| 输出电流 | 1A | |
| 电源纹波抑制比(PSRR) | 80dB@(120Hz) | |
| 压差 | 1V@(100mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 5mA | |
| 噪声 | 100uV | |
| 特性 | 过热保护；过流保护 | |
| 工作温度 | 0℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
LD1117A是一款低压差稳压器，能够提供高达1 A的输出电流，也有可调版本（V_REF = 1.25 V）。固定版本提供以下输出电压：1.2 V、1.8 V和3.3 V。该器件采用SOT - 223、DPAK和TO - 220封装。表面贴装封装优化了热特性，同时具有显著的节省空间优势。NPN传输晶体管确保了高效率。仅需一个常见的最小10 μF电容即可保证稳定性。芯片微调使稳压器能够实现非常严格的输出电压容差，在25℃时为± 2%以内。
商品特性
- 低压差：在ΔI_OUT = 1 A、25℃时，典型值为– 1.15 V
- 极低静态电流：在25℃时，典型值为– 5 mA
- 输出电流高达1 A
- 固定输出电压：1.2 V、1.8 V、3.3 V
- 有可调版本（V_REF = 1.25 V）
- 内部电流和热限制
- 仅需10 μF电容保证稳定性
- 在25℃时精度为± 2%，全温度范围为4%
- 高电源电压抑制比：在25℃时，典型值为– 80 dB
- 温度范围：0℃至125℃
