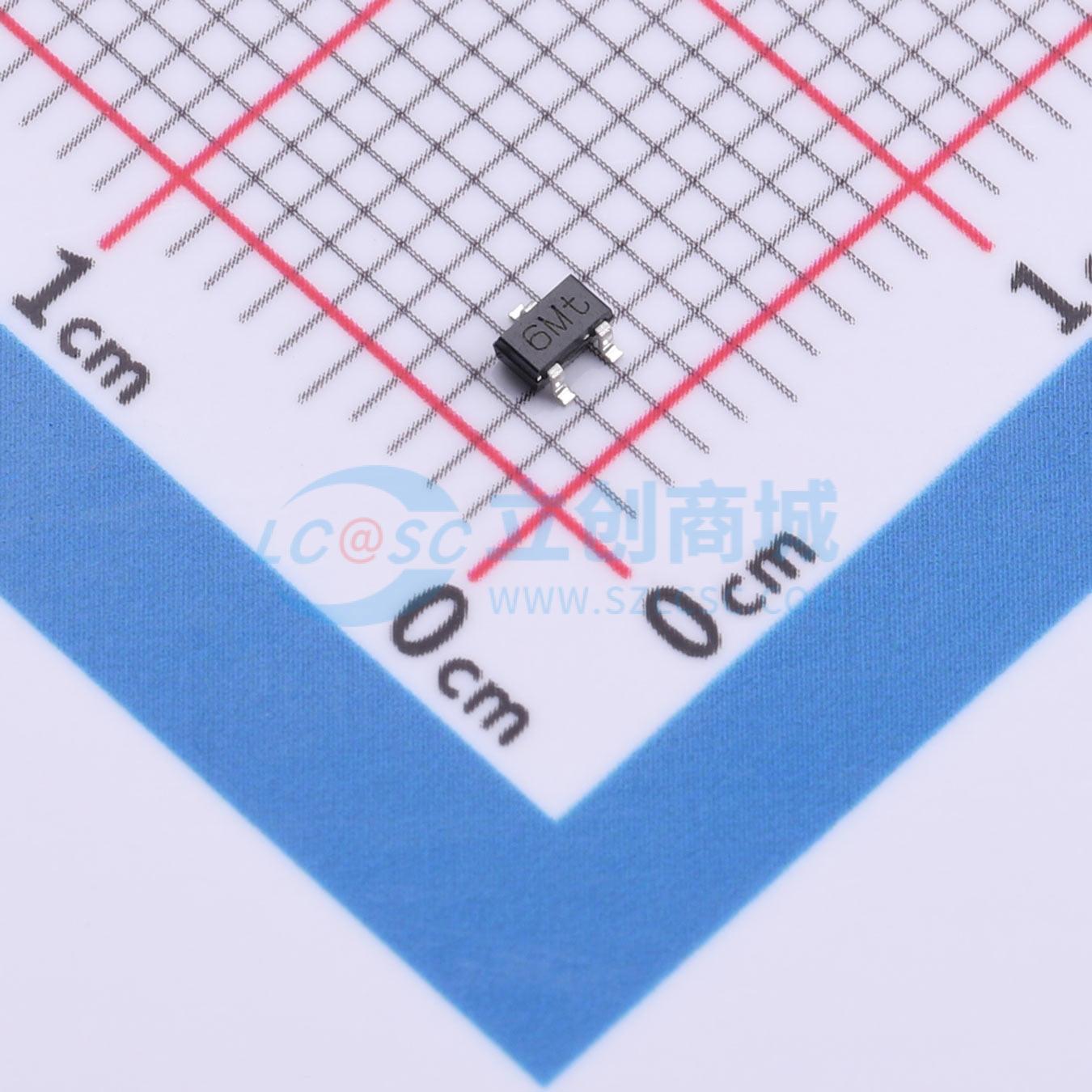

温馨提醒：图片仅供参考，商品以实物为准
2N7002AKW-QX
N沟道 60V 220mA
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Nexperia(安世)
- 商品型号
- 2N7002AKW-QX
- 商品编号
- C28607816
- 商品封装
- SC-70
- 包装方式
- 编带
- 商品毛重
- 0.0288克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 220mA | |
| 导通电阻(RDS(on)) | 2.2Ω@10V | |
| 耗散功率(Pd) | 310mW | |
| 阈值电压(Vgs(th)) | 1.7V | |
| 栅极电荷量(Qg) | 210pC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 9.2pF | |
| 反向传输电容(Crss) | 0.9pF | |
| 工作温度 | -55℃~+175℃ | |
| 配置 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 1.6pF | |
| 栅极电压(Vgs) | ±20V |
商品概述
采用沟槽MOSFET技术的N沟道增强型场效应晶体管(FET),封装为超小型SOT323(SC70)表面贴装器件(SMD)塑料封装。
商品特性
- 逻辑电平兼容
- 扩展温度范围Tj = 175°C
- 沟槽MOSFET技术
- 静电放电(ESD)保护
- 通过AEC-Q101认证
应用领域
- 继电器驱动器
- 高速线路驱动器
- 低端负载开关
- 开关电路
