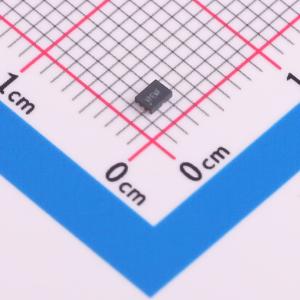

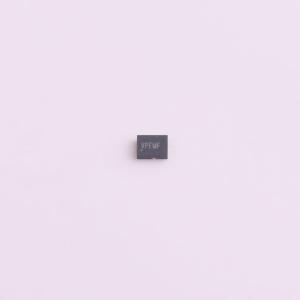

温馨提醒：图片仅供参考，商品以实物为准
SY8823QUC
超低静态电流2.0MHz 3.5A同步降压调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SY8823 是一款高效率超低静态电流的同步降压 DC-DC 调节器 IC,输入电压范围为 2.5V 至 5.5V,开关频率为 2.0MHz,最大输出电流为 3.5A,采用峰值电流模式控制,集成主开关和同步开关,具有非常低的导通电阻,以最小化传导损耗。
- 品牌名称
- Silergy(矽力杰)
- 商品型号
- SY8823QUC
- 商品编号
- C2844075
- 商品封装
- QFN-8(1.5x2)
- 包装方式
- 编带
- 商品毛重
- 0.039克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.5V~5.5V | |
| 输出电压 | - | |
| 输出电流 | 3.5A | |
| 开关频率 | 2MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 18uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
SY8823是一款高效、超低静态电流的2.0MHz同步降压DC-DC调节IC，能够提供高达3.5A的输出电流。 SY8823的输入电压范围宽，为2.5V至5.5V，集成了导通电阻RDS(ON)极低的主开关和同步开关，以最大限度地降低传导损耗。
商品特性
- 输入电压范围：2.5V至5.5V
- 2.0MHz开关频率
- 最大输出电流3.5A
- 采用峰值电流模式控制，实现快速瞬态响应
- 具备100%降压功能
- 典型静态电流18μA
- 内部开关（PFET/NFET）的导通电阻RDS(ON)低：55mΩ/35mΩ
- 针对硬短路情况具备打嗝模式保护
- 符合RoHS标准且无卤
- 采用紧凑封装：QFN2x1.5-8
应用领域
- 机顶盒
- 网络电脑
- 迷你笔记本电脑
- 接入点路由器
