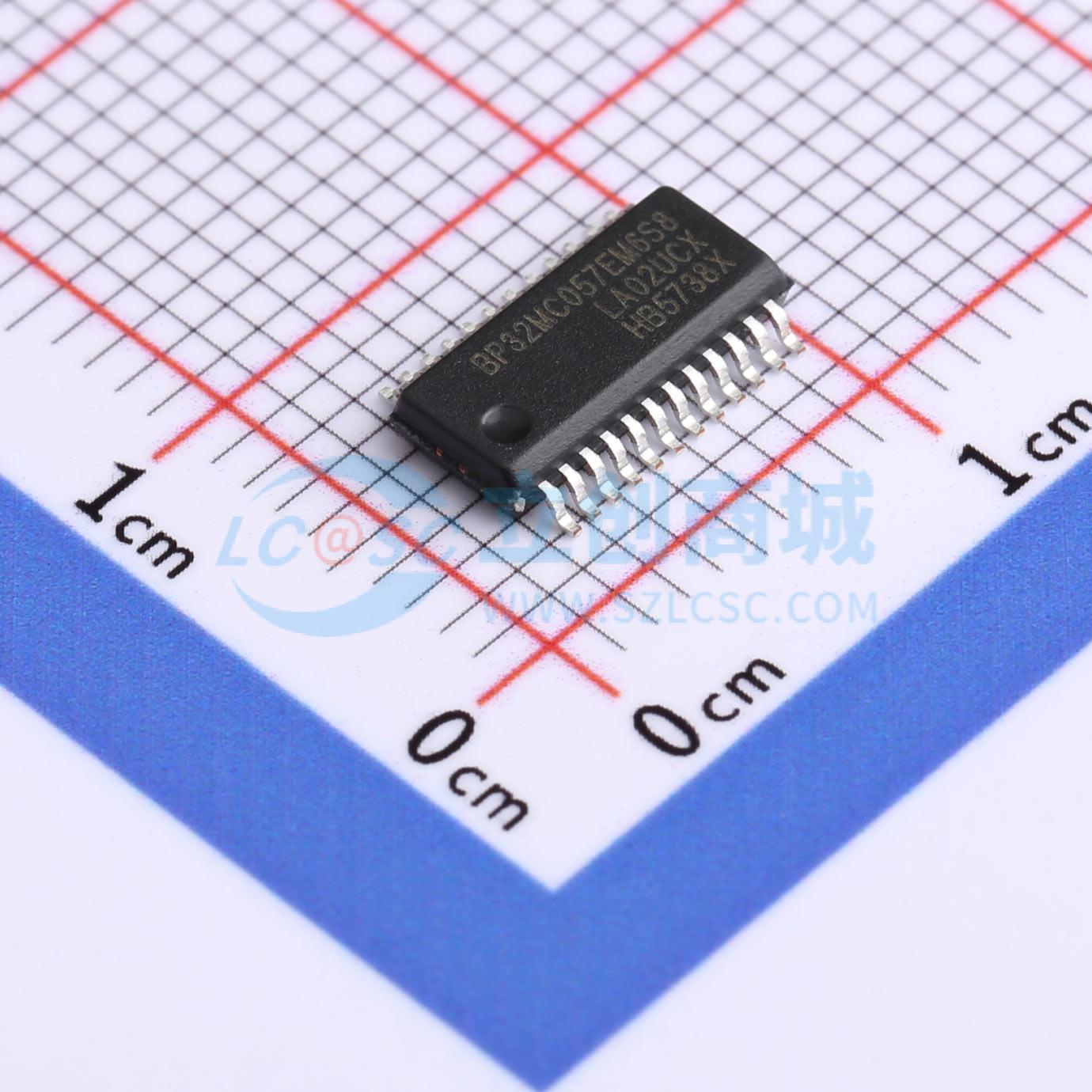

BP32MC057EM6S8

BP32MC057EM6S8是一款32位内核的面向电机控制应用的专用处理器，集成了常用电机控制系统所需要的所有模块，同时集成了三相P/NMOS栅极驱动模块，可直接驱动三路P/N MOS功率器件。

• 96MHz 32位RISC内核
• 低功耗休眠模式
• 集成三相P/NMOS栅极驱动模块
• 工业级工作温度范围
• 超强抗静电和群脉冲能力
• 32K Flash，带加密功能，带128位芯片唯一识别码
• 2.5K RAM
• 7.5~28V（极限40V）单电源供电，内部集成1个5V LDO，为芯片内MCU部分供电
• 工作环境温度范围：-40~85℃
• 内置4MHz高精度RC时钟，-40~105℃范围内精度在±1%之内
• 内置低速64KHz低速时钟，供低功耗模式使用
• 内部PLL可提供最高96MHz时钟
• 两路UART
• 一路SPI，支持主从模式
• 一路IIC，支持主从模式
• 2个通用16位Timer，支持捕捉和边沿对齐PWM功能
• 2个通用32位Timer，支持捕捉和边沿对齐PWM功能
• 电机控制专用PWM模块，支持8路PWM输出，独立死区控制
• Hall信号专用接口，支持测速、去抖功能
• 硬件看门狗
• 最多4组16bit GPIO，P0.0/P0.1/P1.0/P1.1 4个GPIO可以作为系统的唤醒源
• P0.15~P0.0共16个GPIO可以用作外部中断源输入
• 集成1路12bit SAR ADC，2Msps采样及转换速率，共16通道
• 集成2路运算放大器，可设置为差分PGA模式
• 集成两路比较器
• 集成12bit DAC数模转换器
• 内置±2℃温度传感器
• 内置1.2V 0.5%精度电压基准源
• 内置1路低功耗LDO和电源监测电路
• 集成高精度、低温飘高频RC时钟
• 高可靠性、高集成度、最终产品体积小、节约BOM成本
• 内部集成2路高速运放和两路比较器，可满足单电阻/双电阻电流采样拓扑架构的不同需求
• 内部高速运放集成高压保护电路，可以允许高电平共模信号直接输入芯片，可以用较简单的电路拓扑实现MOSFET电阻直接电流采样模式
• 集成硬件MOSFET温度漂移补偿电路，确保电流采样精度
• 应用技术使ADC和高速运放达到优秀配合，可处理更宽的电流动态范围，同时兼顾高速小电流和低速大电流的采样精度
• 整体控制电路简洁高效，抗干扰能力强，稳定可靠
• 单电源7.5~28V供电，内部集成5V LDO

适用于有感BLDC/无感BLDC/有感FOC/无感FOC及步进电机、永磁同步、异步电机等控制系统。
