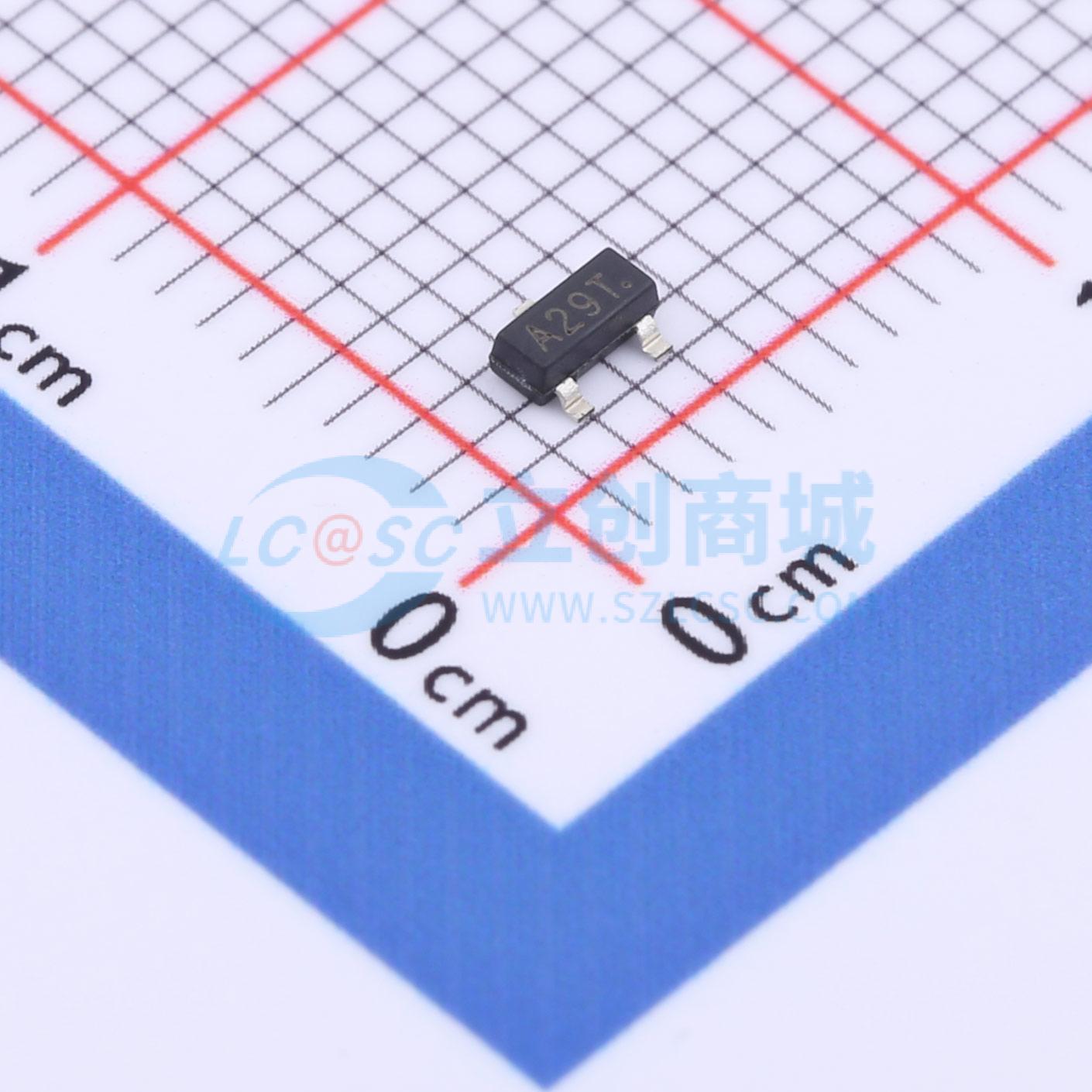

温馨提醒：图片仅供参考，商品以实物为准
JSM2302A-A29T
1个N沟道 耐压:20V 电流:3A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 适用于电池管理，高速开关，低功率 DC-DC 转换。
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- JSM2302A-A29T
- 商品编号
- C2842687
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.032克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 4.2A | |
| 导通电阻(RDS(on)) | 115mΩ@2.5V | |
| 耗散功率(Pd) | 900mW |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1V | |
| 栅极电荷量(Qg) | - | |
| 输入电容(Ciss) | - | |
| 反向传输电容(Crss) | - | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 |
商品概述
这些微型表面贴装MOSFET可降低功率损耗、节约能源，使其非常适合用于小型电源管理电路。
商品特性
- VDS = 30V,ID = 4.2A
- 在VGS = 10V时,RDS(ON) < 44mΩ
- 在VGS = 4.5V时,RDS(ON) < 48mΩ
- 具备高功率和高电流处理能力
- 产品无铅
- 表面贴装封装
应用领域
- PWM应用
- 负载开关
- 电源管理
- 视频监视器
