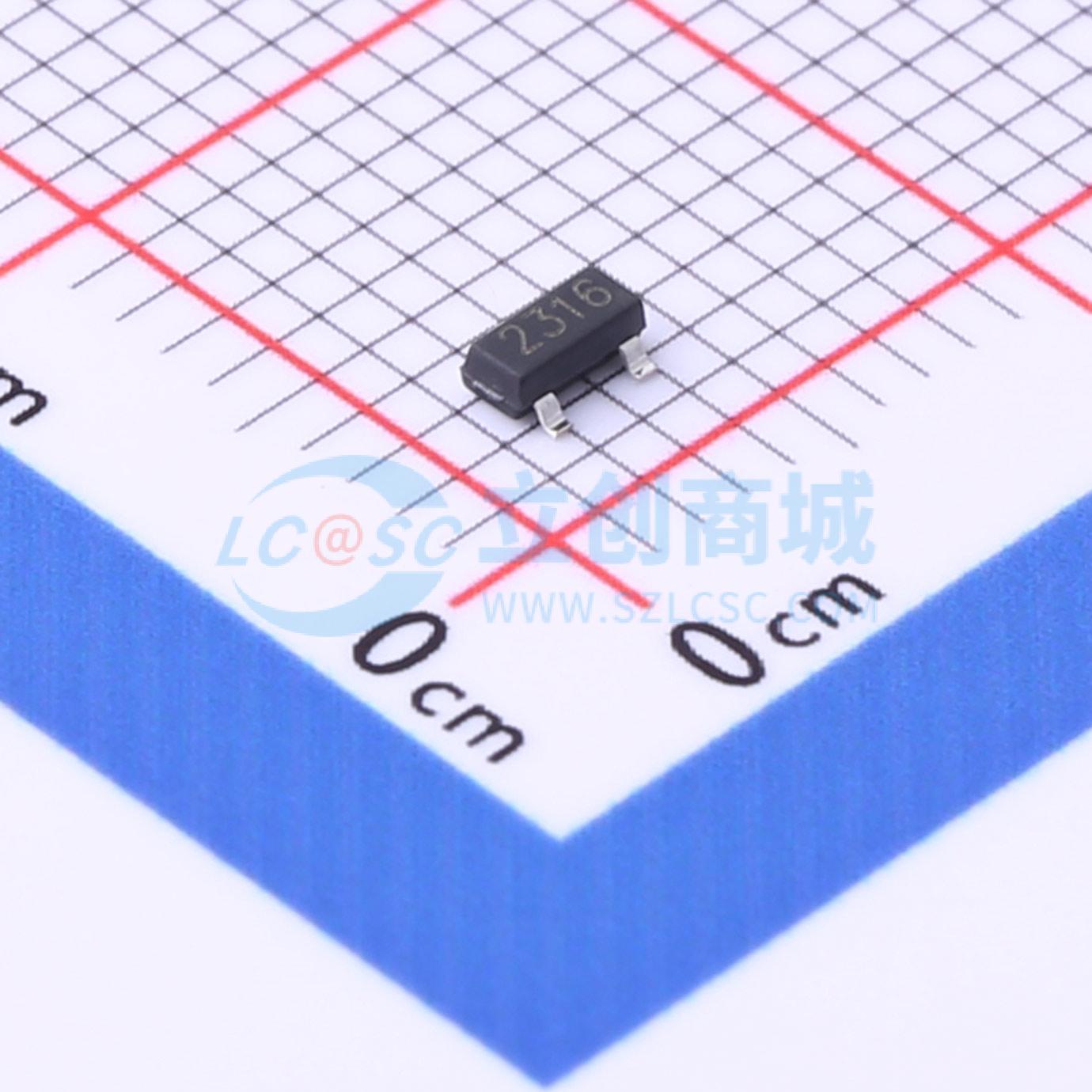

AP2316
1个N沟道 耐压:30V 电流:4A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 2316采用沟槽处理技术设计，可实现极低的导通电阻，具备快速的开关速度和更高的传输效率。这些特性相结合，使该设计成为适用于各种直流-直流应用的高效可靠器件。
- 品牌名称
- ALLPOWER(铨力)
- 商品型号
- AP2316
- 商品编号
- C2842664
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.036克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 4A | |
| 导通电阻(RDS(on)) | 60mΩ@4.5V | |
| 耗散功率(Pd) | 1.25W | |
| 阈值电压(Vgs(th)) | 1.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 4.8nC@4.5V | |
| 输入电容(Ciss) | 245pF | |
| 反向传输电容(Crss) | 18pF | |
| 工作温度 | -50℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 35pF |
商品特性
- 增强型
- 在VGS = 4.5 V时，导通电阻RDS(on)低
- VitoMOS II技术
- 快速开关且效率高
- 静电放电（ESD）保护，人体模型（HBM）±1500V
- 无铅引脚镀层；符合RoHS标准；无卤素
