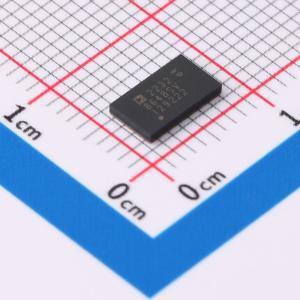

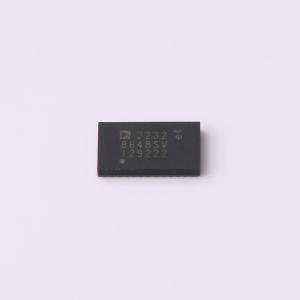

温馨提醒：图片仅供参考，商品以实物为准
LT8648SEV#PBF
42V 15A 同步降压静音开关器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LT8648S 是一款42V、15A的同步降压调节器,采用第二代静音开关架构,可在任何PCB上实现超低EMI辐射,同时在高频下提供高效率。它具有内部旁路电容器,可减少辐射EMI,可选扩展频谱调制,宽输入电压范围（3V至42V）,15A输出电流,低静态电流Burst Mode操作,快速最小开关导通时间（25ns）,以及可调和同步功能（200kHz至2.2MHz）。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LT8648SEV#PBF
- 商品编号
- C2840907
- 商品封装
- LQFN-36(4x7)
- 包装方式
- 托盘
- 商品毛重
- 0.07克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3V~42V | |
| 输出电压 | - | |
| 输出电流 | 15A | |
| 开关频率 | 200kHz~2.2MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 100uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
LT8648S同步降压稳压器采用第二代Silent Switcher架构，旨在最大限度地降低EMI辐射，同时在高开关频率下实现高效率。这包括集成输入和升压电容，以优化内部所有快速电流环路，并通过降低布局敏感性轻松实现所宣称的EMI性能。这种性能使LT8648S非常适合对噪声敏感的应用和环境。 快速、干净、低过冲的开关边沿即使在高开关频率下也能实现高效运行，从而减小整体解决方案的尺寸。具有25ns最小导通时间的峰值电流模式控制即使在高开关频率下也能实现高降压比。通过V0引脚进行外部补偿，可在高开关频率下实现快速瞬态响应。VC引脚还支持均流，CLKOUT引脚可使其他稳压器与LT8648S同步。 突发模式操作可实现低待机电流消耗，强制连续模式可在整个输出负载范围内控制频率谐波，或者扩频操作可进一步降低EMI辐射。通过SS引脚可实现软启动和跟踪功能，使用EN/UV引脚可设置精确的输入电压欠压锁定（UVLO）阈值。
商品特性
- Silent Switcher架构
- 任何PCB上的超低EMI辐射
- 消除PCB布局敏感性
- 内部旁路电容降低辐射EMI
- 可选扩频调制
- 高频下的高效率
- 在1MHz、12V输入至5V输出时效率高达95.5%
- 在2MHz、12V输入至5V输出时效率高达93%
- 宽输入电压范围：3V至42V
- 15A输出电流
- 低静态电流
- 突发模式操作
- 在将12V输入调节至5V输出时静态电流为100μA
- 输出纹波<10mVPP
- 外部补偿：快速瞬态响应和均流
- 快速最小开关导通时间：25ns
- 在所有条件下的低压差：1A时为35mV
- 强制连续模式
- 可调节和同步：200kHz至2.2MHz
- 输出软启动和电源正常指示
- 可安全承受高反向电流
- 小型36引脚7mm×4mm LQFN封装
- 通过AEC-Q100汽车应用认证
应用领域
- 汽车和工业电源
- 通用降压应用
