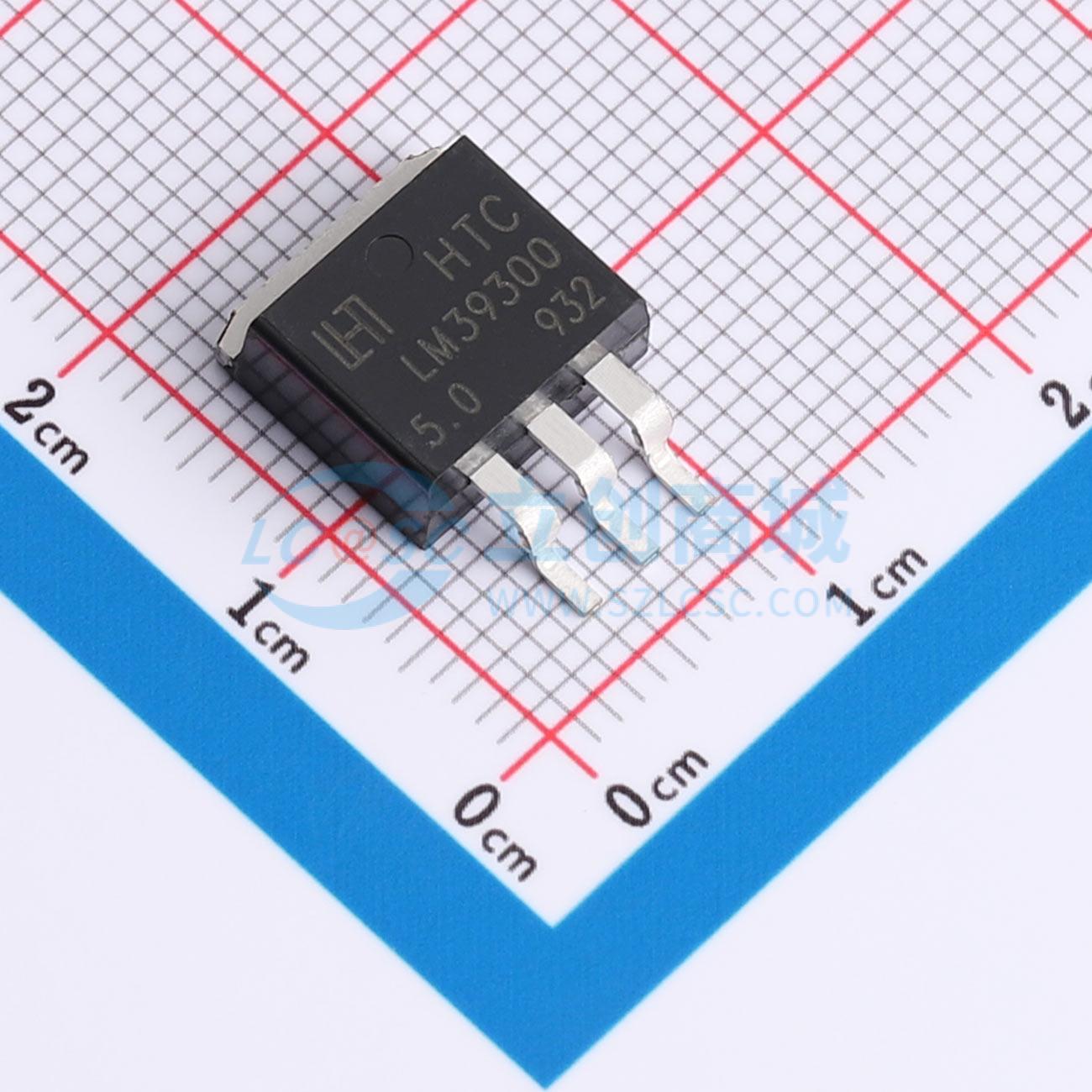

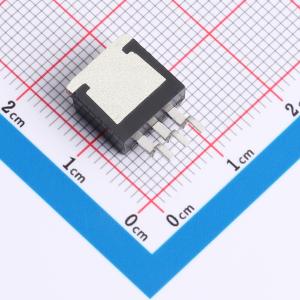

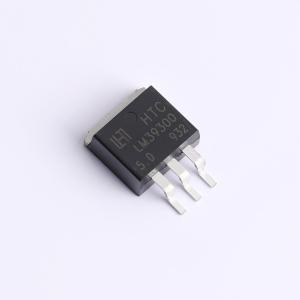

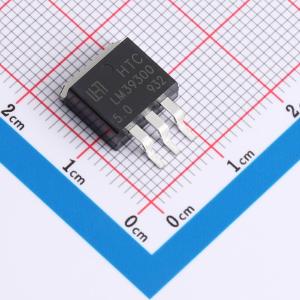

LM39300R-5.0
5V 3A 16V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- HTC
- 商品型号
- LM39300R-5.0
- 商品编号
- C28455529
- 商品封装
- TO-263-3L
- 包装方式
- 编带
- 商品毛重
- 3.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 16V | |
| 输出电压 | 5V | |
| 输出电流 | 3A | |
| 电源纹波抑制比(PSRR) | - | |
| 压差 | 400mV@(3A) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 45mA | |
| 噪声 | - | |
| 功能特性 | 反极性电压保护；过流保护；反极性电流保护；热关断 | |
| 工作温度 | -40℃~+125℃ | |
| 输出类型 | 固定 | |
| 输出通道数 | 1 |
商品概述
LM39300、LM39301和LM39302是3.0A低压差线性电压稳压器，能以最少的外部元件提供低压、大电流输出。该系列器件提供极低的压差（在3.0A电流下典型值为400mV）和低接地电流（在3.0A电流下典型值为36mA）。它非常适合需要从标准5V或3.3V转换到更低核心电压的PC附加卡。在所有工作条件下，500mV的保证最大压差电压允许该系列器件从低至3V的电源提供2.5V输出。该系列器件还具有快速的瞬态响应，适用于重负载切换应用。该器件仅需47μF的输出电容即可保持稳定并实现快速瞬态响应。该系列器件通过过流限制、热关断、反接电池保护、反接泄漏保护和反接引线插入提供全面保护。LM39301提供兼容TTL逻辑的使能引脚和一个用于指示欠压和过流状况的错误标志。该系列器件提供固定输出电压，采用TO-220和TO-263封装，是旧式基于NPN的线性电压稳压器的理想升级选择。
商品特性
- 保证输出电流为3.0A
- 固定输出电压：1.5V、1.8V、2.5V、3.3V和5.0V
- 初始精度为1%
- 低接地电流
- 过温/过流保护
- 快速瞬态响应
- 兼容TTL/CMOS的使能引脚
- 错误标志输出（仅限LM39301）
- 提供TO-263和TO-220封装
- 结温范围：-40℃ ~ 125℃
- 湿度敏感等级为3级
应用领域
- 电池供电设备
- 主板和显卡
- 微处理器电源
- 外围卡
- 高效线性稳压器
- 电池充电器
