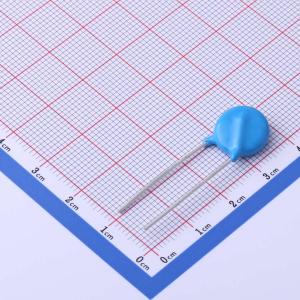

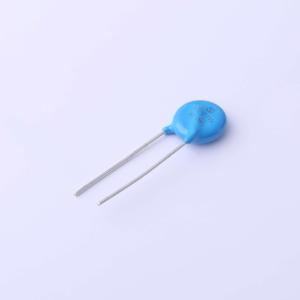

温馨提醒：图片仅供参考，商品以实物为准
10D471K
钳位电压775V 65焦耳 插件压敏电阻
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 过压保护
- 品牌名称
- SURGING(绍鑫)
- 商品型号
- 10D471K
- 商品编号
- C2839518
- 商品封装
- 插件,P=7.5mm
- 包装方式
- 袋装
- 商品毛重
- 1.486克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 压敏电阻 | |
| 压敏电压 | 423V~517V | |
| 钳位电压 | 775V | |
| 工作电压(DC) | 385V |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压(AC) | 300V | |
| 峰值浪涌电流 | 2.5kA | |
| 能量 | 65J | |
| 静态电容 | 210pF@1kHz |
商品概述
该产品规格为10D471K，介绍了其尺寸、主要电气性能、使用和贮存温度、主要组成、电气性能试验方法、主要机械性能以及气候寿命试验方法等。主要电气性能包括标称压敏电压、最大连续交流和直流工作电压、漏电流、最大限制电压、通流容量等。机械性能测试涵盖拉力、弯曲、扭转、振动、碰撞、冲击、可焊性、耐焊接热、标志抗溶剂性、组件耐溶剂性、阻燃性等。气候寿命试验包括快速温度变化、高温存放、湿中存放、低温存放、湿中负荷、上限类别温度耐久性、脉冲电流寿命等测试。
商品特性
- 标称压敏电压V₁ₘₐ = 470V
- 最大连续交流工作电压Vₐ₍₍ₘₛ₎₎ = 300V，最大连续直流工作电压V₍₍₎₎ = 385V
- 漏电流Iₗ ≤ 20μA，测试电压385V
- 最大限制电压Vc = 775V，测试电流Ip = 25A (8/20S波形)
- 通流容量Ipeak = 2500A (8/20S波形冲击1次)
- 使用环境温度 -40°C ~ +85°C，贮存温度 -40°C ~ +125°C
