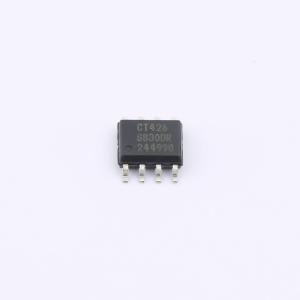

CT426-HSN830DR
XtremeSense TMR电流传感器，超低噪声且总误差小于1%
- 描述
- 是一款高带宽、超低噪声的集成式接触电流传感器，采用专利TMR技术，可实现高精度电流测量，适用于许多工业、消费和汽车应用。支持八种电流范围，集成载流导体（CCC）可处理高达65A的电流，并将电流测量结果作为线性模拟输出电压。总输出误差小于±1.0%满量程（FS）。输出响应时间约为300ns，电流消耗约为6.0mA，且不受共模场影响。具有滤波功能，可降低输出引脚的噪声。采用行业标准的8引脚SOIC封装，环保且符合RoHS标准。
- 品牌名称
- ALLEGRO(美国埃戈罗)
- 商品型号
- CT426-HSN830DR
- 商品编号
- C28396968
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.321739克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流传感器 | |
| 电流测量范围 | 30A | |
| 工作电压 | 3V~3.6V | |
| 隔离电压(Vrms) | 3500Vrms | |
| 灵敏度 | 66.7mV/A | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 带宽 | 1MHz | |
| 电流端电阻 | 1mΩ | |
| 响应时间(tr) | 300ns | |
| 双向电流检测 | 不支持 | |
| 功能特性 | TMR技术；双向检测；欠压锁定 |
商品概述
CT426是一款高带宽、超低噪声的集成式接触电流传感器，它采用Allegro专利的XtremeSense™ TMR技术，能够为许多工业、消费和汽车应用实现高精度的电流测量。该器件支持八种电流范围，其集成的载流导体（CCC）可处理高达65A的电流，并以线性模拟输出电压的形式生成电流测量值。该器件的总输出误差小于满量程（FS）的±1.0%。该器件的输出响应时间约为300ns，电流消耗约为6.0mA，并且对共模场具有抗干扰能力。CT426具有滤波功能，可降低输出引脚的噪声。CT426采用行业标准的8引脚SOIC封装，符合环保和RoHS标准。
商品特性
- 集成式接触电流感应，适用于中低电流范围：
- 0至20A
- 0至50A
- ±20A
- ±50A
- 0至30A
- 0至65A
- ±30A
- ±65A
- 集成载流导体（CCC）
- 线性模拟输出电压
- 总误差输出 ≤ ±1.0% FS
- 1MHz带宽
- 响应时间：~300ns
- 获得UL/IEC 62368 - 1和UL1577认证
- 额定隔离电压：3.5kV_RMS
- 基本隔离工作电压：560V_RMS
- 加强隔离工作电压：280V_RMS
- 低噪声：9.5至19.0mA_RMS @ f_BW = 100kHz
- 电源电压：3.0至3.6V
- 具有滤波功能，可降低输出引脚的噪声
- 共模场抗干扰能力： - 54dB
- 符合AEC - Q100 1级标准
- 8引脚SOIC封装
应用领域
- 太阳能/功率逆变器
- UPS、开关电源和电信电源
- 电机控制
- 电力电表
- 过流故障保护
