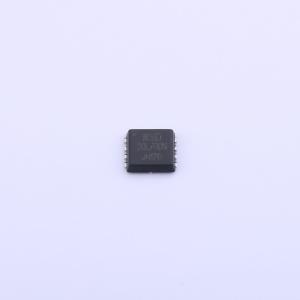

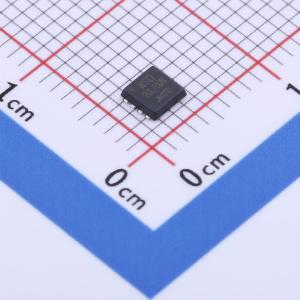

温馨提醒：图片仅供参考，商品以实物为准
WSD20L70DN
WSD20L70DN
- 描述
- P沟道 -20V -70A 6.7mΩ DFN3X3-8L，可应用于电子烟、无线充、车充、控制器、数码产品、小家电、消费类电子
- 品牌名称
- WINSOK(微硕)
- 商品型号
- WSD20L70DN
- 商品编号
- C2837837
- 商品封装
- DFN-8(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.144克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 70A | |
| 导通电阻(RDS(on)) | 7.9mΩ@4.5V | |
| 耗散功率(Pd) | 83W | |
| 阈值电压(Vgs(th)) | 900mV@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 100nC@4.5V | |
| 输入电容(Ciss) | - | |
| 反向传输电容(Crss) | - | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | - | |
| 类型 | P沟道 |
商品特性
- 低导通电阻RDS(on)与品质因数FOM
- 极低的开关损耗
- 采用先进的屏蔽栅极晶体管（SGT）技术
- 出色的稳定性和一致性
- 快速开关与软恢复特性
- 低导通电阻（典型值）RDS(on)=5.0mΩ
