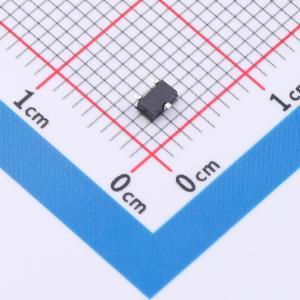

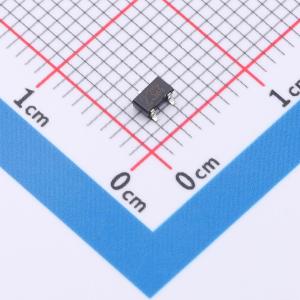

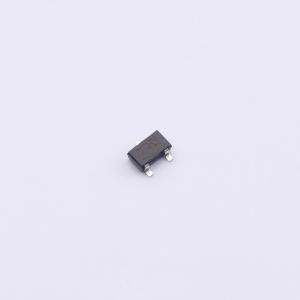

温馨提醒：图片仅供参考，商品以实物为准
DTC143EKAFRAT146
内置偏置电阻的NPN数字晶体管，适用于逆变器、接口和驱动器电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ROHM(罗姆)
- 商品型号
- DTC143EKAFRAT146
- 商品编号
- C28375964
- 商品封装
- SOT-346
- 包装方式
- 编带
- 商品毛重
- 0.027933克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 三极管(BJT) | |
| 晶体管类型 | NPN | |
| 集电极电流(Ic) | 100mA | |
| 集射极击穿电压(Vceo) | 50V | |
| 耗散功率(Pd) | 200mW | |
| 直流电流增益(hFE) | 30 | |
| 特征频率(fT) | 250MHz |
| 属性 | 参数值 | |
|---|---|---|
| 集电极截止电流(Icbo) | - | |
| 集射极饱和电压(VCE(sat)) | 300mV | |
| 工作温度 | - | |
| 射基极击穿电压(Vebo) | - | |
| 数量 | 1个NPN | |
| 配置 | 独立式 |
商品特性
- 内置偏置电阻，R1 = R2 = 4.7kΩ
- 内置偏置电阻可在不连接外部输入电阻的情况下配置反相器电路（见内部电路）
- 操作时只需设置开/关条件，使电路设计变得简单
- 互补PNP类型：DTA143EKA FRA
应用领域
- 反相器
- 接口
- 驱动器
