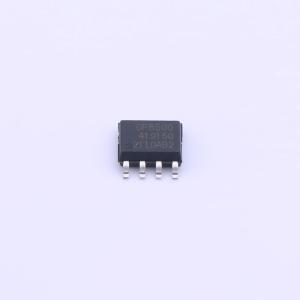

GP8500-TC50-EW
PWM信号转模拟信号
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PWM信号输入，线性转换成0-2.5V或者0-VCC的模拟电压输出 ，输出电压线性度误差：0.1%（TPY）
- 品牌名称
- Guestgood(客益)
- 商品型号
- GP8500-TC50-EW
- 商品编号
- C2837712
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.07克(g)
商品参数
参数完善中
商品概述
GP8500是一个PWM信号转模拟信号转换器，相当于一个PWM信号输入，模拟信号输出的DAC。此芯片可以将占空比为 0% 到 100% 的PWM信号线性转换成0-2.5V或者0-VCC的模拟电压，并且输出电压精度小于 0.5%。
商品特性
- GP8500将 0%-100% 占空比的PWM信号输入，线性转换成0-2.5V或者0-VCC的模拟电压输出
- 输入信号范围 0%-100%
- 输入PWM信号的频率范围: 50Hz to 50KHz
- 输入PWM信号高电平：2.7V-5.5V
- 输出电压误差： <0.5%
- 输出电压线性度误差： 0.1% TPY
- 输出短路保护，输出脚与地短路时芯片进入保护模式停止输出
- 电源电压：2.7V-5.5V
- 功耗：<4mA
- 启动时间：<2ms
- 工作温度： -40°C to 85°C
应用领域
- 通用信号转换
- 马达调速、LED调光
- 逆变器、电源
- 工业模拟信号隔离
