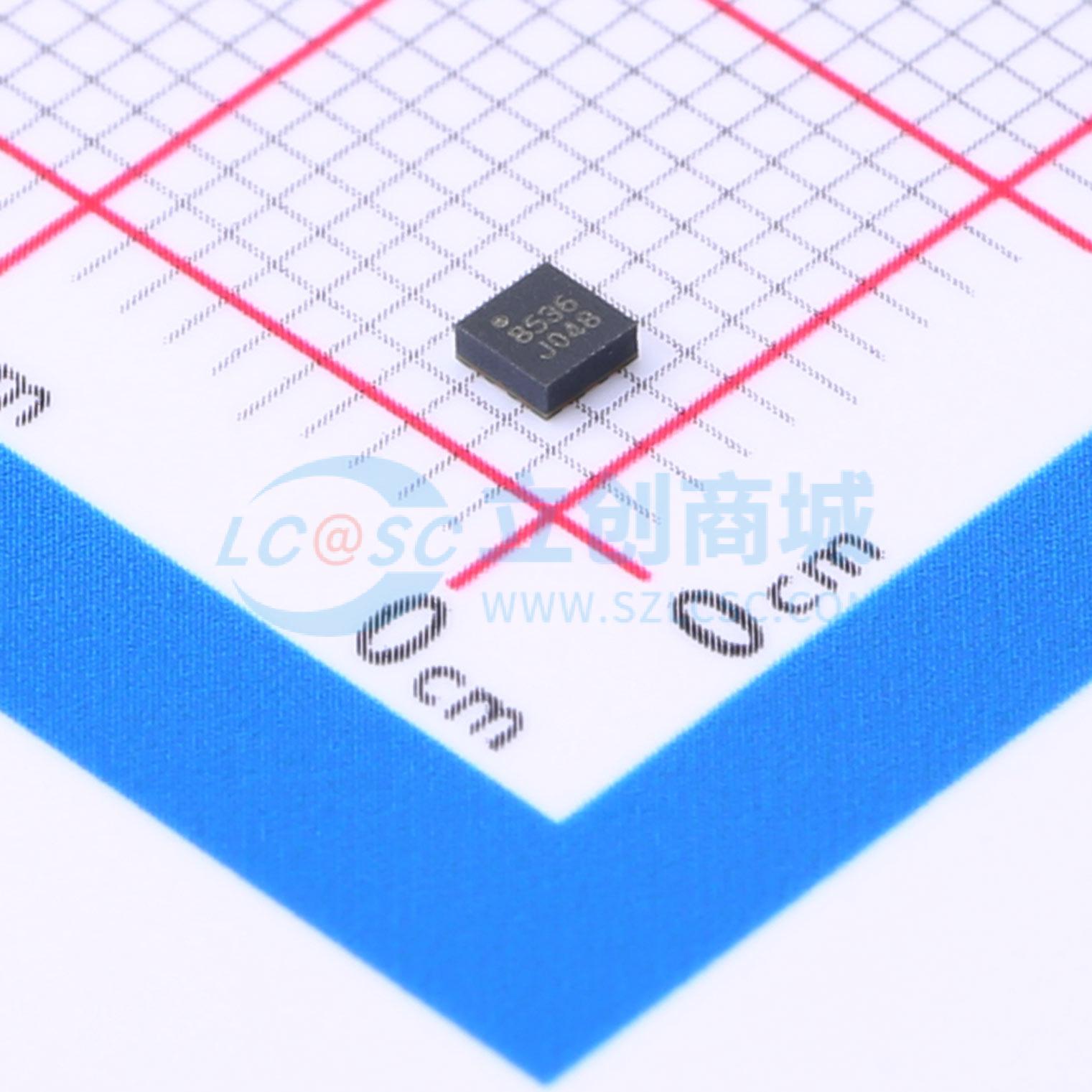

温馨提醒：图片仅供参考，商品以实物为准

KCT8536C

带有 PA、LNA 和 SPDT 的 5GHz WLAN 802.11ac RFIC

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: KCT(康希)
商品型号: KCT8536C
商品编号: C2837697
商品封装: QFN-12-EP(2x2)
包装方式: 编带
商品毛重: 0.039克(g)

商品参数

商品概述

KCT8536C是一款高度集成的射频前端集成电路，集成了在5.15-5.85GHz范围内运行的IEEE 802.11a/n/ac WLAN系统所需的关键射频功能。KCT8536C在一个器件中集成了高效率、高线性的功率放大器（PA）、带旁路的低噪声放大器（LNA）、相关的匹配网络、本振抑制和谐波滤波器。

KCT8536C具有简单且低压的控制逻辑，并且需要最少的外部元件。还集成了一个功率检测器，以准确监测来自PA的输出功率。

KCT8536C采用紧凑型、低剖面2.0 x 2.0 x 0.75 mm 12引脚LGA封装。KCT8536C是实现支持包括802.11a/n/ac在内的多种标准的5GHz高功率WLAN系统的理想射频前端解决方案。

应用领域

802.11ac Wi-Fi设备
平板电脑/MIDs
Wi-Fi媒体网关
消费电子
笔记本/上网本/Ultrabook
接入点/路由器
机顶盒/无线IPTV
其他5GHz ISM平台

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RF其它IC和模块
	应用领域	WLAN
	功能	低噪声放大器；功率放大器；SPDT

	属性	参数值
	频率	5.15GHz~5.85GHz
	工作电压	3V~5.5V
	工作温度	-40℃~+85℃
