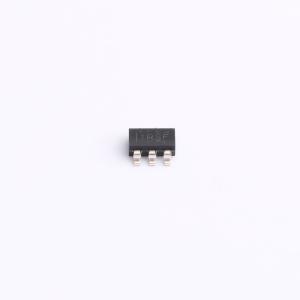

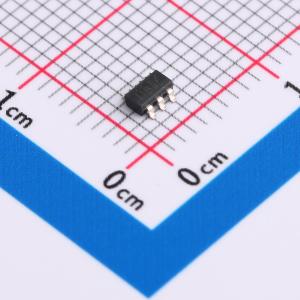

TPS560430YQDBVRQ1

TPS560430-Q1是一款简单易用的宽VIN同步降压转换器，能够驱动高达600mA的负载电流。该器件具有4V至36V的宽输入范围，适用于汽车应用，可从非稳压源进行电源调节。

TPS560430-Q1以2.1MHz的开关频率运行，支持使用相对较小的电感器，以实现经优化的解决方案尺寸。它具有Eco-mode版本，可在轻负载时实现高效率；还具有FPWM版本，可在整个负载范围内实现恒定频率和小输出电压纹波。在内部实现了软启动和补偿电路，从而最大限度地减少了器件所用的外部组件。

该器件具有内置的保护功能，例如逐周期电流限制、间断模式短路保护以及在出现过多功率损耗时执行的热关断功能。TPS560430-Q1采用SOT-23-6封装。

• 符合汽车类应用要求
• 符合AEC-Q100标准
• 温度等级1：-40°C至125°C环境工作温度范围
• ESD HBM分类等级2
• ESD CDM分类等级C5
• 专用于条件严苛的汽车类应用
• 输入电压范围：4V至36V
• 600mA持续输出电流
• 最短打开时间：60ns
• 2.1MHz固定频率
• 98%最大占空比
• 支持带预偏置输出的启动
• 具有断续模式的短路保护
• 室温下±0.5%容差电压基准
• 精密使能端
• 解决方案小巧且易于使用
• 集成同步整流
• 内置补偿功能，便于使用
• SOT-23-6封装
• 采用引脚对引脚兼容封装，具有两种模式
• PFM和强制PWM (FPWM)选项

• 摄像头
• 车载充电器
• 汽车音响主机
• USB充电器通用宽输入电压电源
