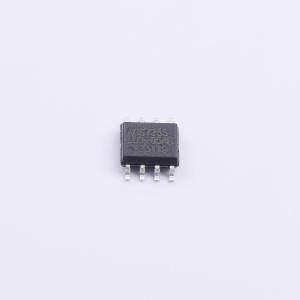

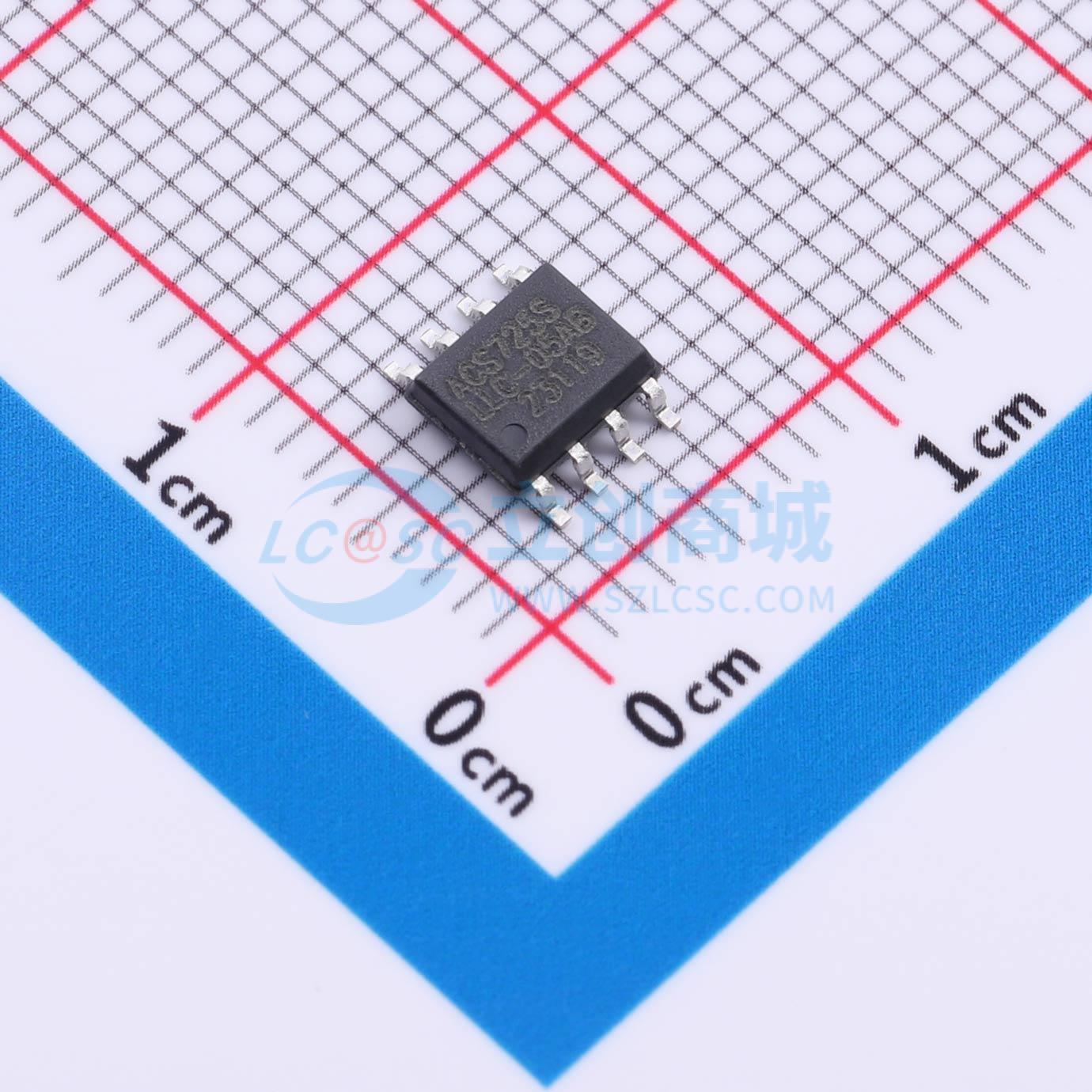

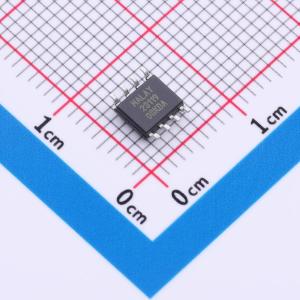

温馨提醒：图片仅供参考，商品以实物为准
ACS725LLCTR-05AB-S
汽车级电流隔离电流传感器IC，具有共模场抑制功能，采用小型SOIC8封装
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ALLEGRO(美国埃戈罗)
- 商品型号
- ACS725LLCTR-05AB-S
- 商品编号
- C28348635
- 商品封装
- SOIC-8
- 包装方式
- 袋装
- 商品毛重
- 3.91克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流传感器 | |
| 电流测量范围 | ±5A | |
| 工作电压 | 3V~3.6V | |
| 隔离电压(Vrms) | 2.4kVrms | |
| 灵敏度 | 264mV/A | |
| 待机电流 | 10mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+150℃ | |
| 带宽 | 120kHz | |
| 电流端电阻 | 1.2mΩ | |
| 响应时间(tr) | 4us | |
| 双向电流检测 | 支持 | |
| 功能特性 | 双向检测 |
商品概述
该电流传感器集成电路是一款经济且精确的解决方案，适用于工业、汽车、商业和通信系统中的交流或直流电流传感。其小型封装非常适合空间受限的应用，且减少的电路板面积有助于节省成本。该器件由精密的低失调线性霍尔传感器电路和位于芯片表面附近的铜导电路径组成。流经该铜导电路径的电流会产生磁场，由集成的霍尔集成电路检测并转换为成比例的电压。电流采用差分传感以抑制共模磁场，从而在磁噪声环境中提高精度。通过将磁场紧邻霍尔换能器，优化了器件的固有精度。低失调、斩波稳定的BiCMOS霍尔集成电路提供精确的成比例电压，并在封装后进行了精度编程。当电流从引脚1和2流向引脚3和4（用于电流传感的路径）时，器件输出具有正斜率。该导电路径的典型内阻为1.2 mΩ，可实现低功率损耗。导电路径的端子与传感器引脚（引脚5至8）电气隔离，这使得该电流传感器集成电路能够用于高侧电流检测应用，而无需使用高侧差分放大器或其他昂贵的隔离技术。该器件采用小型、薄型表面贴装SOIC8封装。引线框架镀有100%雾锡，与标准的无铅印刷电路板组装工艺兼容。在内部，倒装芯片器件被视为无铅。然而，焊球连接可选择无铅或高温含铅选项。型号后缀为-S的部件采用锡银基焊球制造，使这些部件符合无铅要求且无需使用RoHS豁免。型号后缀为-T的部件采用含铅焊球制造，并使用了允许的RoHS豁免。该器件输出一个模拟信号VOUT，该信号在指定的测量范围内与双向交流或直流主传感电流IP成比例变化。FILTER引脚可用于降低带宽以优化噪声性能。
商品特性
- 通过AEC-Q100认证
- 差分霍尔传感可抑制共模磁场
- 1.2 mΩ的主导电路径电阻，可实现低功率损耗和高浪涌电流承受能力
- 集成的屏蔽层几乎消除了从电流导体到芯片的容性耦合，极大地抑制了由高dV/dt瞬变引起的输出噪声
- 通过专有的放大器和滤波器设计技术，实现业界领先的噪声性能和大幅提升的带宽
- 120 kHz的高带宽模拟输出，可在控制应用中实现更快的响应时间
- FILTER引脚允许用户对输出进行滤波，以在较低带宽下获得更高的分辨率
- 获得专利的集成数字温度补偿电路，可在开环传感器中实现接近闭环精度的温度稳定性
- 小型、薄型SOIC8封装，适用于空间受限的应用
- FILTER引脚简化了带宽限制，可在较低频率下获得更好的分辨率
- 3.3 V单电源供电
- 输出电压与交流或直流电流成比例
- 出厂微调的灵敏度和静态输出电压，以提高精度
- 斩波稳定技术可实现极其稳定的静态输出电压
- 近乎为零的磁滞
- 输出电压与电源电压成比例
