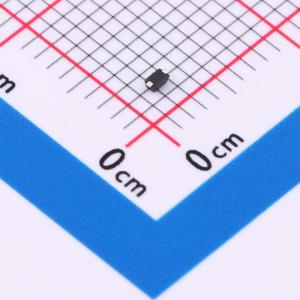

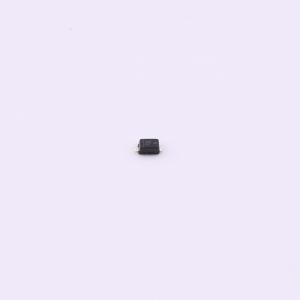

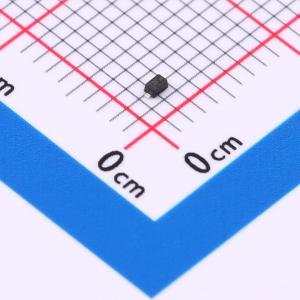

ESD5Z5.0T1G
ESD 5V截止 峰值脉冲电流：11A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ESD静电防护在高速数据传输接口上提供卓越的静电防护性能，是高集成度电子设备的理想ESD防护组件。
- 品牌名称
- GOODWORK(固得沃克)
- 商品型号
- ESD5Z5.0T1G
- 商品编号
- C28310461
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.023933克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 11A | |
| 峰值脉冲功率(Ppp) | 160W | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 200nA | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 100pF |
商品特性
- 200W 峰值脉冲功率（tp = 8 / 20μs）
- SOD523 封装
- 双向配置
- 固态硅雪崩技术
- 低钳位电压
- 低漏电流
- 低电容（Cj = 70pF，典型值）
- 单条数据/电源线保护能力：
- IEC 61000-4-2 标准：接触放电 ±30kV，空气放电 ±30kV
- IEC 61000-4-4（电快速瞬变脉冲群）：40A（5/50ns）
- IEC 61000-4-5（浪涌）：11A（8 / 20μs）
应用领域
-手机及配件-基于微处理器的设备-个人数字助理(PDA)-笔记本电脑、台式电脑和服务器-便携式仪器
