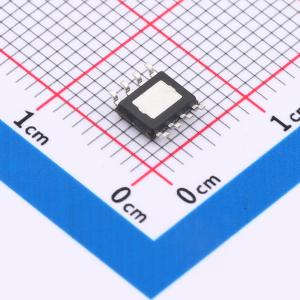

温馨提醒：图片仅供参考，商品以实物为准
NS4111
NS4111
- 描述
- 10W 单声道 AB/D 类双模音频功率放大器
- 品牌名称
- Nsiway(纳芯威)
- 商品型号
- NS4111
- 商品编号
- C28314547
- 商品封装
- ESOP-8
- 包装方式
- 管装
- 商品毛重
- 0.162克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | AB类功放；D类功放 | |
| 扬声器通道数 | 单声道 | |
| 输出功率 | 10Wx1@4Ω | |
| 工作电压 | 5V~9V | |
| 总谐波失真+噪声(THD+N) | 0.03% |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 8mA | |
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | -90dB | |
| 输入类型 | 差分 | |
| 电源纹波抑制比(PSRR) | -85dB | |
| 效率 | 92% |
商品概述
NS4111是一款10W单声道AB/D类切换音频功率放大器，支持差分输入，超低EMI，无需滤波器。可通过不同电平控制芯片的工作模式，应用灵活方便。采用先进的技术，在全带宽范围内极大地降低了EMI干扰，最大限度地减少了对其他外部元件的影响。其输出无需滤波器的PWM调制结构减少了外部元件、PCB面积和系统成本。在9V的工作电压时，能够向4Ω负载提供高达10W的输出功率，90%以上的效率更加适合便携式音频系统。内置过流保护、过热保护及欠压保护功能，有效保护芯片在异常工作状况下不被损坏。提供eSOP - 8封装，额定的工作温度范围为 - 40°C至85°C。
商品特性
- 工作电压范围：5.0V - 9.0V
- 输出功率：7W（CLASS D，7.4V/4Ω，THD 10%）10W（CLASS D，9.0V/4Ω，THD = 10%）
- 最高可达92%效率（9V/8Ω）
- 电平设置工作模式
- 无需输出滤波器
- 差分输入
- 优异的“上电，掉电”噪声抑制
- 过流保护、过热保护、欠压保护
- eSOP - 8封装
应用领域
- 大功率蓝牙音响
- 移动音箱扩音器
- 其他消费类音频设备
