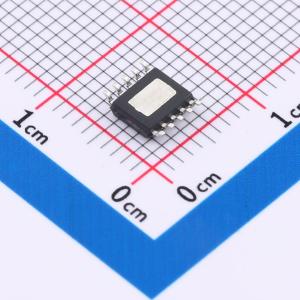

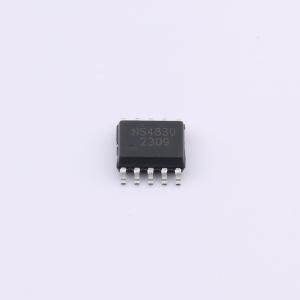

NS4830
NS4830
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 5.3W 单声道 AB/D 类音频功率放大器附加自适应 Charge Pump 升压模块
- 品牌名称
- Nsiway(纳芯威)
- 商品型号
- NS4830
- 商品编号
- C28314544
- 商品封装
- ESOP-10
- 包装方式
- 编带
- 商品毛重
- 0.162克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | AB类功放；D类功放 | |
| 扬声器通道数 | 单声道 | |
| 输出功率 | 4.4Wx1@4Ω | |
| 工作电压 | 2.7V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 总谐波失真+噪声(THD+N) | 0.03% | |
| 静态电流(Iq) | 6mA；6.5mA | |
| 工作温度 | -40℃~+85℃ | |
| 电源纹波抑制比(PSRR) | -80dB | |
| 效率 | 80% |
商品概述
NS4830 是一款 AB/D 类工作模式可切换，电容式升压型，5.3W 高效率的单声道音频功放。芯片内部固定增益 24 倍，有效减少了外围元器件的数量。AB/D 类工作模式可通过一个控制管脚高低电平切换，以匹配不同的应用环境。即使在 D 类工作模式下，NS4830 采用先进的技术，在全带宽范围内极大地降低了 EMI 干扰，最大限度地减少对其他部件的影响。另外 NS4830 还具备电源自适应能力，当电源电压低的时候，功放会自动降低增益，从而减少功放的输出功率。 NS4830 在 4.2V 的工作电压时，能够向 4Ω 负载提供高达 5.3W 的输出功率。NS4830 内置过热保护功能，有效地保护芯片在异常工作状况下不被损坏。并且利用扩频技术充分优化全新电路设计，80% 以上的效率更加适合低电压，高功率输出的音频系统。 NS4830 提供 eSOP10 封装，额定的工作温度范围为 -40°C 至 85°C。
商品特性
- 集成自适应 Charge Pump 升压模块
- AB/D 类工作模式切换
- 输出功率：
- 5.3W (Load = 4Ω, VBAT = 4.2V, Class D, THD + N = 10%)
- 4.4W (Load = 4Ω, VBAT = 2.2V, Class D, THD + N = 1%)
- 推荐工作电压：2.7V ~ 5.5V
- 关断电流＜1uA
- 待机电流：4.5mA
- eSOP10 封装
应用领域
- 蓝牙音箱
- 扩音器
- 其他便携音响
