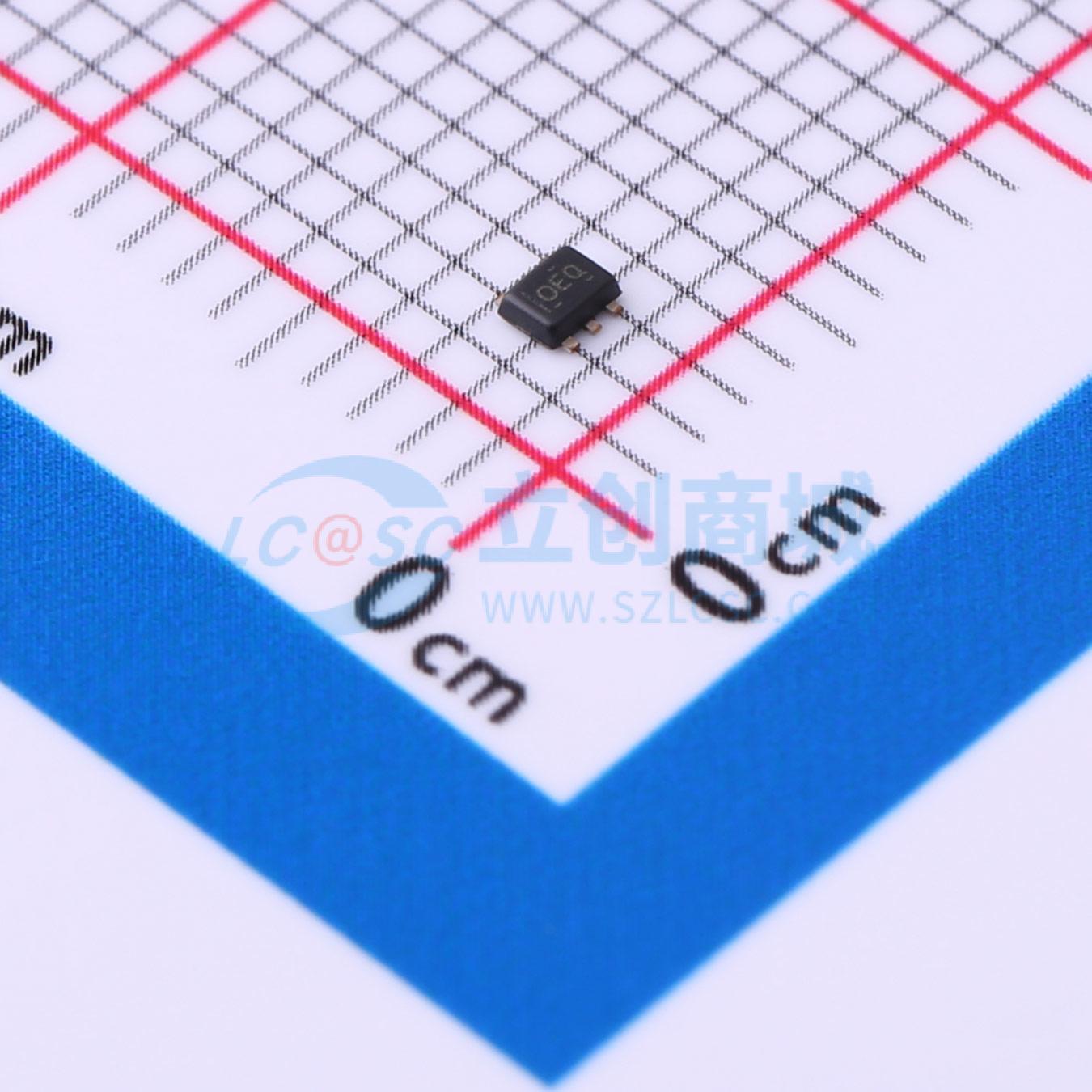

TPD2E001IDRLRQ1

低电容2通道±15 kV ESD保护阵列，适用于高速数据接口

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TPD2E001-Q1 适用于 USB 2.0 且具有 VCC 引脚的汽车类双通道 1.5pF、5.5V、±8kV ESD 保护二极管
品牌名称: TI(德州仪器)
商品型号: TPD2E001IDRLRQ1
商品编号: C2836600
商品封装: SOT-5x3
包装方式: 编带
商品毛重: 0.012克(g)

商品参数

商品概述

TPD2E001是一款低电容±15kV ESD保护二极管阵列，设计用于保护连接在通信线路上的敏感电子器件。每个通道包含一对二极管，可将ESD电流脉冲引导至VCC或GND。TPD2E001可防护最高达到±15kV人体模型(HBM)、±8kV IEC 61000-4-2接触放电、±15kV IEC 61000-4-2空气间隙放电的ESD脉冲，符合IEC 61000-4-2标准要求。该器件每个通道电容为1.5pF，适合用于高速数据IO接口。TPD2E001是双通道器件，适用于USB和USB 2.0应用，提供DRL封装，工作温度范围为-40℃至85℃。当放置在连接器附近时，凭借低IO电容和超低漏电流规格，TPD2E001 ESD解决方案在正常工作期间几乎不会产生信号失真，发生ESD冲击时可确保核心电路受到保护，系统正常运行。

商品特性

符合汽车应用规格
ESD防护超过±15kV人体模型(HBM)
ESD防护超过±8kV IEC 61000-4-2接触放电
ESD防护超过±15kV IEC 61000-4-2空气间隙放电
1.5pF低输入电容
最大漏电流低至1nA
供电电压范围0.9V至5.5V
双通道器件
采用节省空间的DRL封装
提供3通道、4通道、6通道可选型号:TPD3E001、TPD4E001、TPD6E001

应用领域

USB 2.0
以太网
FireWire
视频
手机
SVGA视频连接
血糖仪

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	击穿电压(VBR)	11V
	反向漏电流(Ir)	1nA
	通道数	双路

	属性	参数值
	工作温度	-40℃~+85℃
	防护等级	IEC 61000-4-2
	类型	ESD
	Cj-结电容	1.5pF
