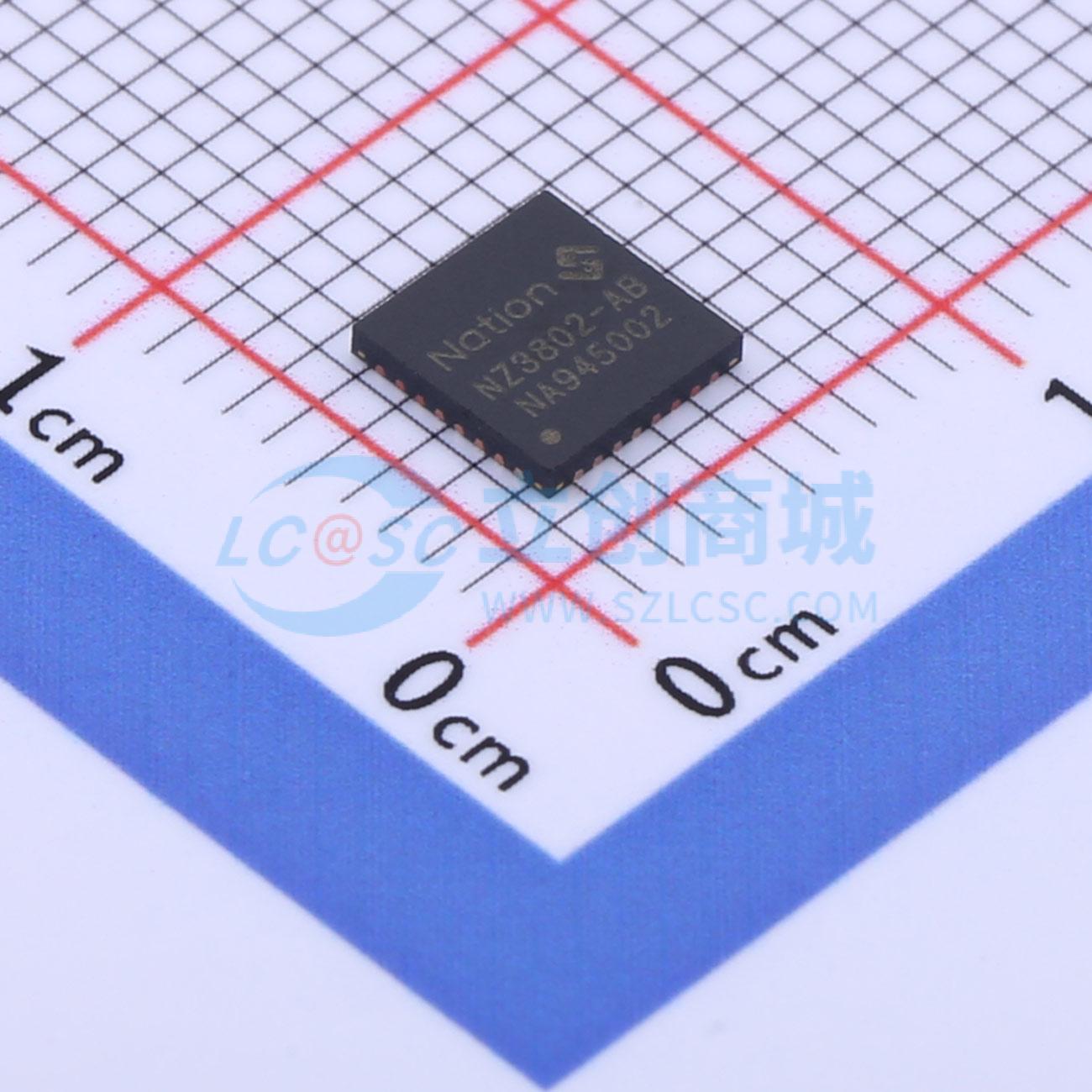

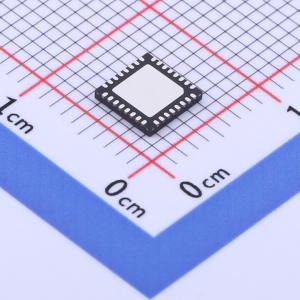

NZ3802-AB

NZ3802-AB非接触式读写卡芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

描述: NZ3802-AB是国民技术公司针对移动金融支付终端应用和多卡种受理终端推出的一款低电压、体积小的非接触式读写卡芯片，符合EMVCo和PBOC相关标准。完全集成13.56MHz下所有类型的被动非接触式通信方式和协议，支持ISO14443A/B的所有层应用。
品牌名称: Nations(国民技术)
商品型号: NZ3802-AB
商品编号: C2836481
商品封装: QFN-32-EP(5x5)
包装方式: 托盘
商品毛重: 1.04克(g)

商品参数

商品概述

NZ3802-AB 是一款低电压、体积小的非接触式读写卡芯片，符合EMVCo 和PBOC 相关标准。完全集成13.56MHz 下所有类型的被动非接触式通信方式和协议。支持ISO14443A/B 的所有层应用。其内部发送器部分可驱动读写器天线与ISO14443A/B 卡和应答机的通信，无需其它的电路。接收器部分提供一个坚固而有效的解调和解码电路，用于处理ISO14443A/B 兼容的应答器信号。数字部分处理ISO14443A/B 帧和错误检测（奇偶＆CRC）。读写卡芯片与主机间的通信采用连线较少的串行通信，且可根据不同的用户需求，选取SPI、I²C 或UART 模式之一，有利于减少连线，缩小PCB 板体积，降低成本。适用于各种基于ISO/IEC14443 标准，并且要求低成本、小尺寸、高性能，以及单电源的非接触式通信的应用场合。

商品特性

高集成度的调制解调电路
外围器件极少
支持ISO/IEC14443A 通信协议
支持ISO/IEC14443B 通信协议
支持ISO14443A 高传输速率的通信：212kbit/s、424kbit/s 和848kbit/s
支持的主机接口：
- SPI 接口，支持最大传输速率10Mbit/s
- I²C 接口，快速模式的速率为400kbit/s
- UART 接口，支持最大传输速率1228.8kbit/s
64 字节的发送和接收FIFO 缓冲区
灵活的中断模式
可编程定时器
支持小尺寸电线
符合EMVCo 和PBOC 标准
具备硬件掉电、软件掉电和发送器掉电3 种节电模式，可关闭内部天线驱动器，即关闭RF 场
内置温度传感器，在芯片温度过高时自动停止RF 发射
采用相互独立的多组电源供电，有效避免模块间的相互干扰，提高工作的稳定性
内置CRC 协处理器
内部振荡器，连接27.12MHz 的晶体
电压范围 2.5V~3.6V
射频发射驱动采用独立电源供电，最高可达5.5V
支持低功耗外部卡片侦测功能
5mm×5mm QFN32 封装

应用领域

POS
mPOS
智能刷卡终端
ETC OBU 终端
公共交通终端
新型社保读卡终端
身份证阅读器
智能门锁终端

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	射频卡芯片
	协议	ISO 14443A；ISO 14443B
	接口类型	UART；I2C；SPI

	属性	参数值
	传输速率	848Kbps；212Kbps；424Kbps
	频率	13.56MHz
	电源电压	2.5V~3.6V
