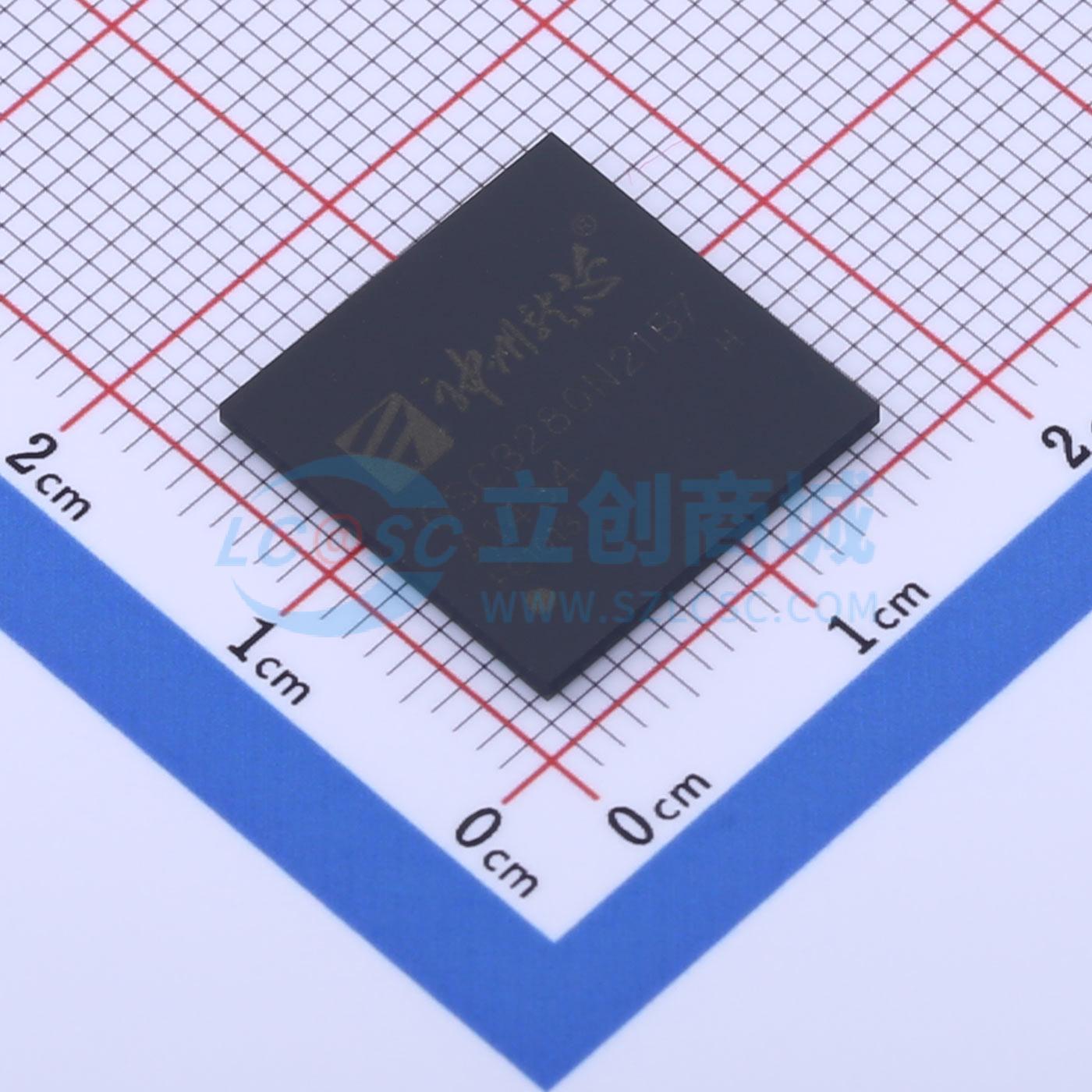

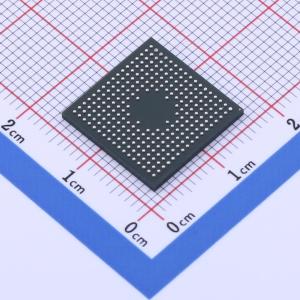

温馨提醒：图片仅供参考，商品以实物为准
GSC3280
GSC3280
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 工业级嵌入式处理器
- 品牌名称
- 神州龙芯
- 商品型号
- GSC3280
- 商品编号
- C2836031
- 商品封装
- LFBGA-256
- 包装方式
- 托盘
- 商品毛重
- 0.58克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | RISC | |
| I/O数量 | 88 |
| 属性 | 参数值 | |
|---|---|---|
| ADC(位数) | 12bit | |
| 应用领域 | - |
商品概述
GSC3280 芯片是一款主要面向工业终端类应用的SOC 芯片，采用0.13um 标准CMOS 制造工艺，主频 200~300MHz。以32 位龙芯处理器作为主控处理器，并在片内集成了丰富的功能模块与外围设备，包括10/100Mbps 以太网MAC 控制器、USB2.0 OTG 控制器、DDR2 控制器、NAND Flash 控制器、SD/SDIO 主控制器、LCD 控制器、I2C、I2S、UART、SPI、PWM、旋转编码器鉴相器、定时器等等；丰富的片内集成设备提高了整体性能，降低了系统成本，并可以满足更多的应用需求。
GSC3280 芯片的一个显著特征是采用了32 位龙芯处理器作为主控处理器。32 位龙芯处理器是一款7 级流水乱序执行RISC 处理器，具有独立的16KB 指令cache 与16KB 数据cache，支持MMU，可以运行Linux、WinCE、VxWorks 等主流操作系统。
GSC3280 内部总线架构采用了主流的AXI、AHB、APB 总线，并针对片内设备的特点与应用需求进行了一系列设计结构优化，提高了系统性能与数据吞吐率。同时，GSC3280 芯片采用了一系列的低功耗优化措施，包括休眠模式、关闭无用时钟、低频运行等，软硬件的配合可以显著降低整个芯片的功耗。针对具体应用，通过软硬件优化措施，GSC3280 芯片可在性能、功耗、灵活性等方面达到一个最佳的平衡。
GSC3280 芯片具有较好的通用性，除了云计算、工业控制、税控终端、智能电网集中器等终端类应用之外，还可以拓展应用于不同的相关领域，例如信息安全领域。
GSC3280 芯片主要集成了如下的片上功能：
- 32 位龙芯处理器作为主控处理器
- 支持NAND Flash、NOR Flash 与SPI 三种启动模式
- DDR2 控制器，最高支持16x533Mbps 数据传输速率
- NAND Flash 控制器，支持8 位SLC/MLC NAND Flash 颗粒
- 外部静态存储器接口（EMI 接口），支持NOR Flash 与SRAM
- 10/100Mbps 自适应以太网MAC 控制器
- USB2.0 OTG 控制器
- SD/ SDIO 主控制器
- TFT LCD 控制器，最大支持分辨率为1440x900
- 多通道DMA 控制器
- 可编程中断控制器
- 1 路旋转编码器接口与3 通道PWM 接口，支持电机控制PWM 与普通PWM
- 8 个UART 接口，支持包括2/3/8 线以及232/485 等不同类型的串口
- 2 个SPI 主机接口
- 4x4 矩阵键盘接口
- 2 个7816 主机接口
- 1 个I2C 主机接口
- 1 个I2S 主机接口
- 2 个PS2 主机接口
- 1 个CAN2.0B 接口
- 4 路ADC 与触摸屏接口
- 4 个可编程定时器
- 1 个看门狗定时器
- 88 个可编程GPIO 引脚与32 个外部中断源
- 片上可编程PLL 时钟发生器
商品特性
- 32 位RISC 体系结构
- 7 级乱序执行流水线
- 包含硬件乘法器与除法器
- 16KB 指令cache 与16KB 数据cache
- 关键字优先与非阻塞cache
- 支持MMU 并包含32 项TLB
- 支持EJTAG 片上调试功能
- 采用AXI 接口
- 支持Linux、WinCE 等主流操作系统
- NAND Flash 启动
- SPI 启动
- NOR Flash 启动
- 通过引脚配置选择启动模式
- 最高数据传输速率为16x600Mbps
- 16 位数据位宽
- 最大支持256MB 存储容量
- 支持1 个rank
- 软件可配置PHY 时序
- 支持8 位SLC/MLC NAND Flash 颗粒
- 支持2KB/4KB 页大小
- 支持硬件BCH ECC 校验码
- 支持省电模式
- 读写时序参数可配置
- 具有启动功能
- 内置DMA 引擎
- 支持8 位异步SRAM 与NOR Flash
- 支持NOR Flash 启动
- 最大支持3 个片外设备
- 对于非SRAM 类型的设备可支持READY 握手信号
- 有限支持同步SRAM 与NOR Flash
- 支持IEEE 802.3 协议
- 支持标准MII/RMII 接口
- 支持10/100Mbps 传输速率
- 支持全双工和半双工操作模式
- 内置接收和发送DMA
- 自动丢弃错误帧
- 支持对特殊MAC 地址的检测
- Hash 表支持对单播和多播地址的匹配
- 支持混杂模式，即可接收LAN 中所有帧
- 支持VLAN 帧的识别
- 支持IP 报文头部checksum 字段检验
- 支持TCP/IP 报文中checksum 字段插入
- 支持主机与设备模式
- 支持非点对点模式（即支持HUB）
- 内置DMA 引擎
- 主机模式下共有8 个channel
- 设备模式下共有5 个endpoints
- 内部FIFO 大小为1024x35bit
- 支持SD2.0 协议
- 支持SDIO2.0 协议
- 支持卡的热插拔
- 数据位宽支持1 位与4 位
- 内置DMA 引擎
- 支持8、16 位色深的TFT 屏
- 支持可编程视频时序
- 支持可编程视频分辨率，最大支持分辨率为1440x900
- 支持可编程视频控制信号极电平
- 支持大范围的输入时钟频率
- 支持硬件光标
- 支持ISO7816-3 协议
- 异步半双工模式
- 支持 T=0 协议
- 支持可编程波特率
- 支持正向模式和反向模式
- 支持奇偶校验
- 支持自动重传
- 4 通道DMA
- 支持存储器到存储器、存储器到外设、外设到存储器、外设到外设等传输类型
- 支持single-block 与multi-block 传输
- 支持软件握手与硬件握手的DMA 请求
- 支持16 个硬件握手请求
- 支持3 个独立的PWM 通道
- 支持一个增量式旋转编码器
- PWM 支持两种工作模式：普通PWM 模式与电机控制PWM 模式
- PWM 模式下可以产生6 个单边沿输出、3 个双边沿输出或者混合输出
- PWM 模式下未用通道可用作定时器
- 电机PWM 模式下每个通道产生两个极性相反的输出
- 支持3 个捕获输入
- 支持1 个快速终止输入
- 支持31 个中断源
- 高电平触发中断
- 每一个中断可分别进行使能与屏蔽
