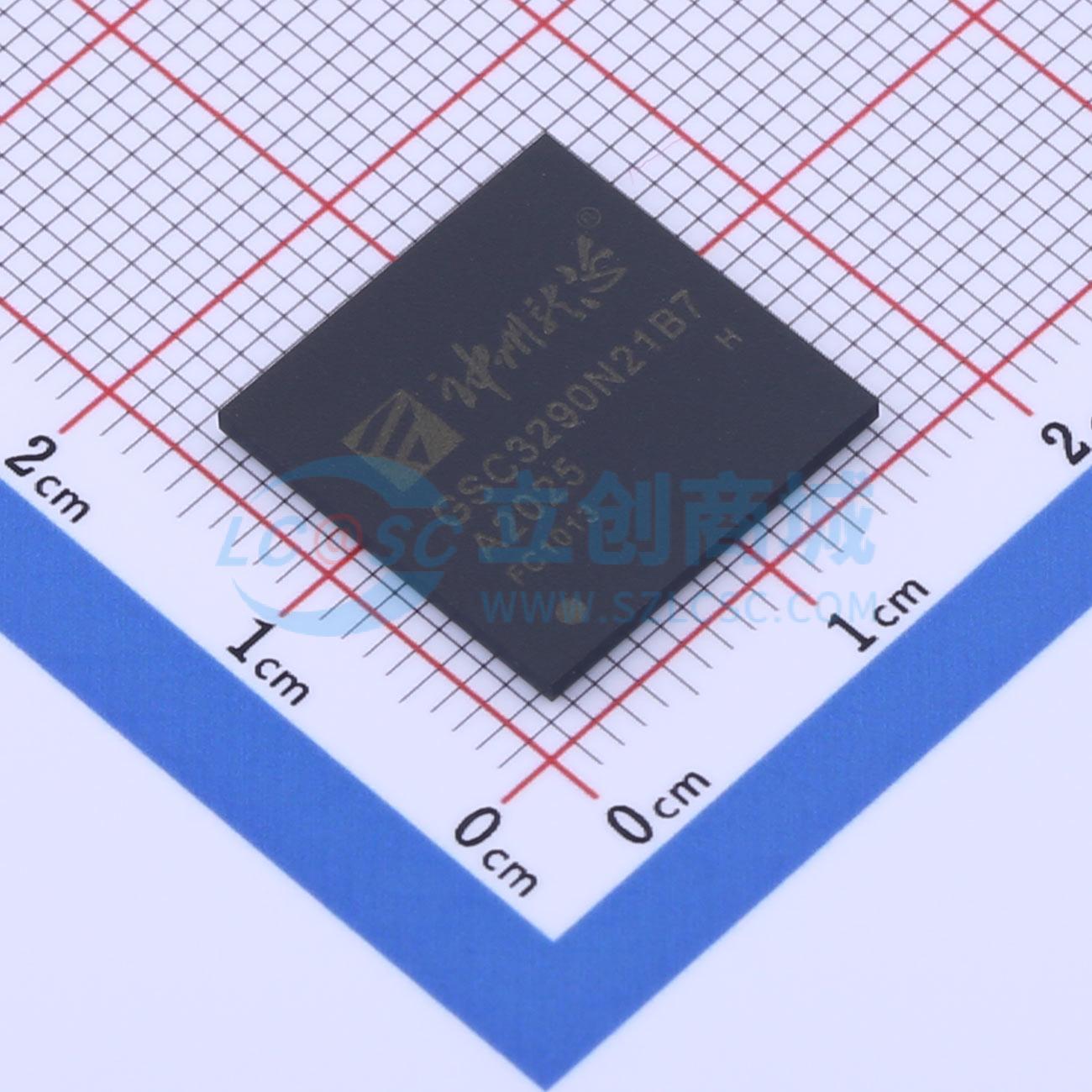

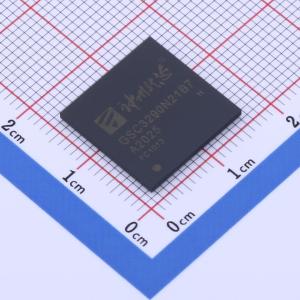

温馨提醒：图片仅供参考，商品以实物为准
GSC3290
GSC3290
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 工业级嵌入式处理器
- 品牌名称
- 神州龙芯
- 商品型号
- GSC3290
- 商品编号
- C2836030
- 商品封装
- LFBGA-256
- 包装方式
- 托盘
- 商品毛重
- 0.58克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | RISC | |
| I/O数量 | 95 |
| 属性 | 参数值 | |
|---|---|---|
| ADC(位数) | 12bit | |
| 应用领域 | - |
商品概述
GSC3290 芯片是一款主要面向工业终端类应用的SOC 芯片，采用0.13um 标准CMOS 制造工艺，主频200~300MHz。以32 位龙芯处理器作为主控处理器，并在片内集成了丰富的功能模块与外围设备，包括两个10/100/1000Mbps 以太网GMAC 控制器、USB2.0OTG 控制器、DDR2 控制器、NAND flash 控制器、SD/SDIO 主控制器、LCD 控制器、I2C、I2S、UART、SPI、PWM、旋转编码器鉴相器、定时器等等。丰富的片内集成设备提高了整体性能，降低了系统成本，并可以满足更多的应用需求。
32 位龙芯处理器是一款5 级流水乱序执行RISC 处理器，具有独立的16KB 指令cache 与16KB 数据cache，支持MMU，可以运行Linux、WinCE、VxWorks 等主流操作系统。
内部总线架构采用了主流的AXI、AHB、APB 总线，并针对片内设备的特点与应用需求进行了一系列设计结构优化，提高了系统性能与数据吞吐率。同时，采用了一系列的低功耗优化措施，包括休眠模式、关闭无用时钟、低频运行等，软硬件的配合可以显著降低整个芯片的功耗。针对具体应用，通过软硬件优化措施，可在性能、功耗、灵活性等方面达到一个最佳的平衡。
具有较好的通用性，除了云计算、工业控制、税控终端、智能电网集中器等终端类应用之外，还可以拓展应用于不同的相关领域，例如信息安全领域。
商品特性
- 32 位RISC 体系结构
- 5 级乱序执行流水线
- 包含硬件乘法器与除法器
- 16KB 指令cache 与16KB 数据cache
- 关键字优先与非阻塞cache
- 支持MMU 并包含32 项TLB
- 支持EJTAG 片上调试功能
- 采用AXI 接口
- 支持Linux、WinCE 等主流操作系统
- NAND flash 启动
- SPIM1-CSN0 flash 启动（SPI-M1 片选0）
- SPIM1-CSN1 flash 启动（SPI-M1 片选1）
- NOR flash 启动（通过EMI 接口）
- 通过引脚配置选择启动模式
- 最高数据传输速率为16x600Mbps
- 16 位数据位宽
- 最大支持256MB 存储容量
- 支持1 个rank
- 软件可配置PHY 时序
- 支持8 位SLC/MLC NAND flash 颗粒
- 支持2KB/4KB 页大小
- 支持硬件BCH ECC 校验码
- 支持省电模式
- 读写时序参数可配置
- 具有启动功能
- 内置DMA 引擎
- 支持8 位与16 位接口，分别最大支持4 个片外设备
- 支持异步SRAM 与NOR flash
- 16 位接口支持NOR flash 启动
- 对于非SRAM 类型的设备可支持READY 握手信号
- 有限支持同步SRAM 与NOR flash
- 两个千兆以太网GMAC 控制器
- 支持IEEE 802.3 - 2008 Ethernet MAC 协议
- 支持标准MII/GMII/RMII/RGMII 接口
- 支持1000/100/10Mbps 传输速率
- 支持全双工和半双工操作模式
- 支持接收和发送DMA
- 接收和发送FIFO 各2K 字节
- 自动丢弃错误帧
- 支持对一个特殊MAC 地址的检测
- Hash 表支持对单播和多播地址的匹配
- 支持混杂模式，即可接收LAN 中所有帧
应用领域
- 云计算
- 工业控制
- 税控终端
- 智能电网集中器
- 信息安全领域
