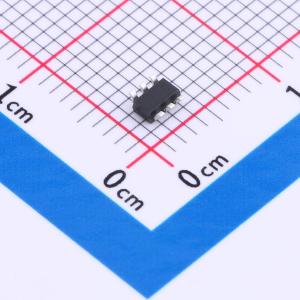

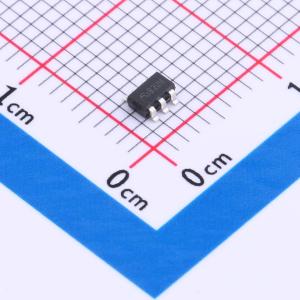

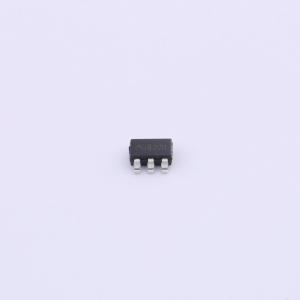

温馨提醒：图片仅供参考，商品以实物为准
ME4212AM6G
双节锂离子/锂聚合物电池保护IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ME4212 系列 IC 是一款双节锂离子/锂聚合物电池保护 IC，内置高精度电压检测电路和延时电路，适合对双节串联可再充电锂离子/锂聚合物电池的过充电、过放电和过电流进行保护；芯片工作电压 1.5V~10V，连接充电器端子耐高压设计（绝对最大额定值 33V），零伏电池充电功能可选，正常工作时 5.0μA 低静态电流，休眠时耗电流不超过 0.1μA。
- 品牌名称
- MICRONE(南京微盟)
- 商品型号
- ME4212AM6G
- 商品编号
- C2835834
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.049克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 保护芯片 | |
| 工作电压 | 1.5V~10V | |
| 充电饱和电压 | 4.08V | |
| 放电截止电压 | 2.9V |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | - | |
| 电池节数 | 2 | |
| 工作温度 | -40℃~+85℃ | |
| 0V电池充电 | 支持 | |
| 静态电流(Iq) | 100nA |
商品概述
ME4212 系列 IC 是一款双节锂离子/锂聚合物电池保护 IC，内置高精度电压检测电路和延时电路，适合对双节串联可再充电锂离子/锂聚合物电池的过充电、过放电和过电流进行保护；芯片工作电压 1.5V~10V，连接充电器端子耐高压设计（绝对最大额定值 33V），零伏电池充电功能可选，正常工作时 5.0μA 低静态电流，休眠时耗电流不超过 0.1μA。
商品特性
- 高精度电压检测
- 过充电检测电压 V_CUn（n = 1，2）4.10V～4.50V 精度 ±25mV
- 过充电解除电压 V_CRn（n = 1，2）3.90V～4.30V 精度 ±50mV
- 过放电检测电压 V_DLn（n = 1，2）2.00V～3.20V 精度 ±80mV
- 过放电解除电压 V_DRn（n = 1，2）2.30V～3.40V 精度 ±100mV
- 放电过流检测电压 0.10V～0.35V 精度 ±30mV
- 充电过流检测电压 -0.31V～-0.11V 精度 ±30mV
- 负载短路检测电压 1.0V (固定) 精度 ±0.4V
- 各延迟时间由内部电路设置（不需外接电容）
- 过充电检测延迟时间 典型值 1000ms
- 过放电检测延迟时间 典型值 100ms
- 放电过流检测延迟时间 典型值 10ms
- 充电过流检测延迟时间 典型值 7ms
- 负载短路检测延迟时间 典型值 250μs
- 低耗电流
- 工作模式 典型值 5.0μA，最大值 9.0μA（VC = 3.9V，VDD = 7.8V）
- 休眠模式 最大值 0.1μA（VC = 2.0V，VDD = 4.0V）
- 连接充电器的端子采用高耐压设计（CS 端子和 OC 端子，绝对最大额定值是 33V）
- 向 0V 电池充电功能：可以选择“允许”或“禁止”
- 宽工作温度范围：-40℃~+85℃
应用领域
- 对讲机
- 矿灯
- 机顶盒
