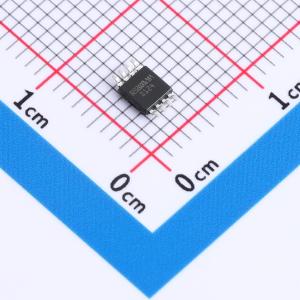

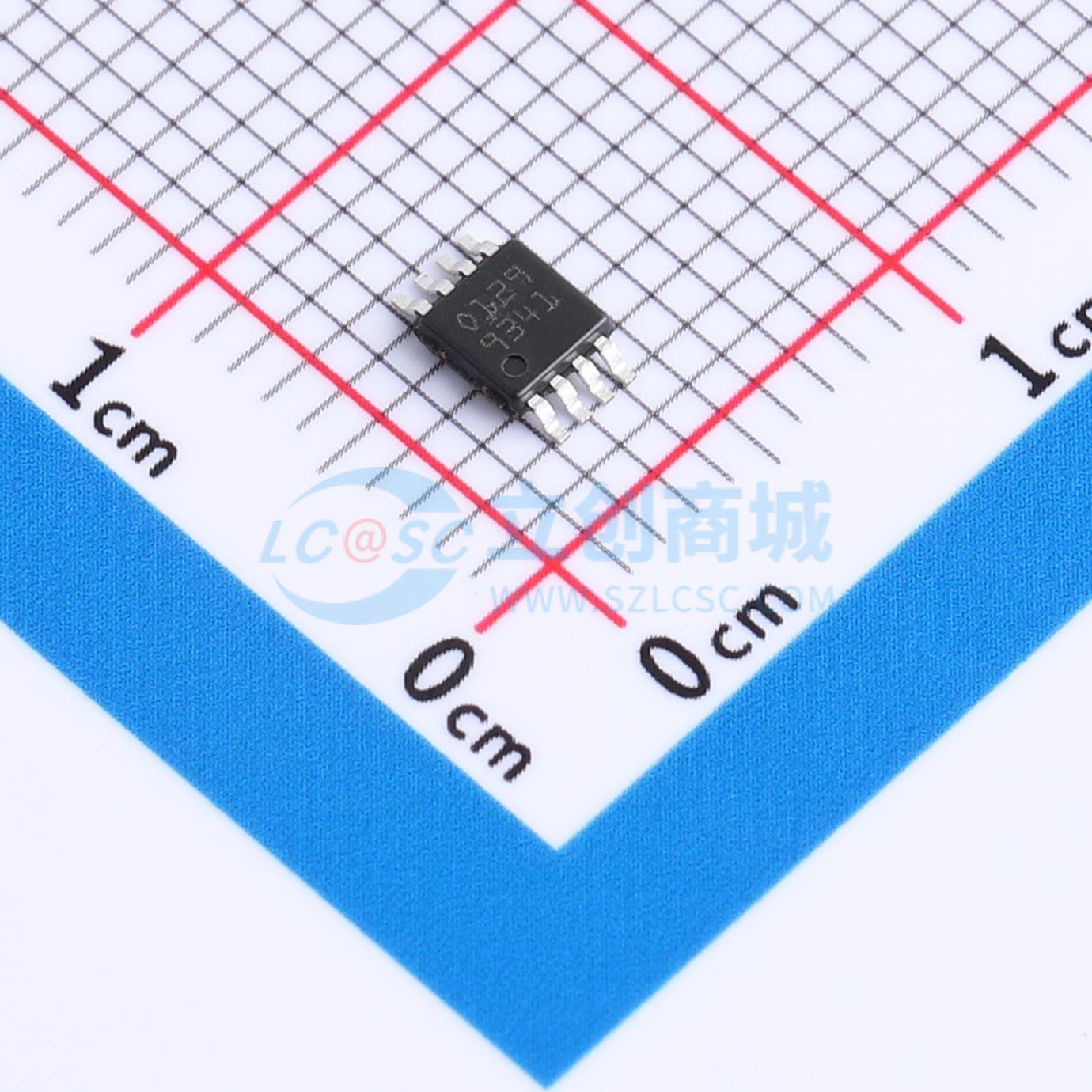

温馨提醒：图片仅供参考，商品以实物为准
TSC2020IST
精密双向电流检测放大器，支持宽共模电压，具备高共模抑制比和内部固定增益
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ST(意法半导体)
- 商品型号
- TSC2020IST
- 商品编号
- C28263436
- 商品封装
- MiniSO-8
- 包装方式
- 编带
- 商品毛重
- 0.65克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | - | |
| 共模电压 | -4V~100V | |
| 增益 | 20V/V | |
| 带宽 | 650kHz | |
| 输入偏置电流(Ib) | 100uA；200uA | |
| 输入失调电压(Vos) | 150uV；400uV | |
| 工作温度 | -40℃~+125℃ | |
| 差分电压 | ±70V | |
| 单电源电压 | 2.7V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 双电源电压(Vee~Vcc) | - | |
| 静态电流(Iq) | 1.7mA | |
| 输出电流 | 12.5mA；14.5mA | |
| 输入失调电压温漂(Vos TC) | 0.5uV/℃；1uV/℃ | |
| 输入失调电流(Ios) | - | |
| 压摆率(SR) | 1.8V/us | |
| 共模抑制比(CMRR) | 112dB | |
| 噪声密度(eN) | 63nV/√Hz@1kHz；53nV/√Hz@1kHz | |
| 功能特性 | 双向检测；零漂移/自动稳零；可编程输出基准电平 |
