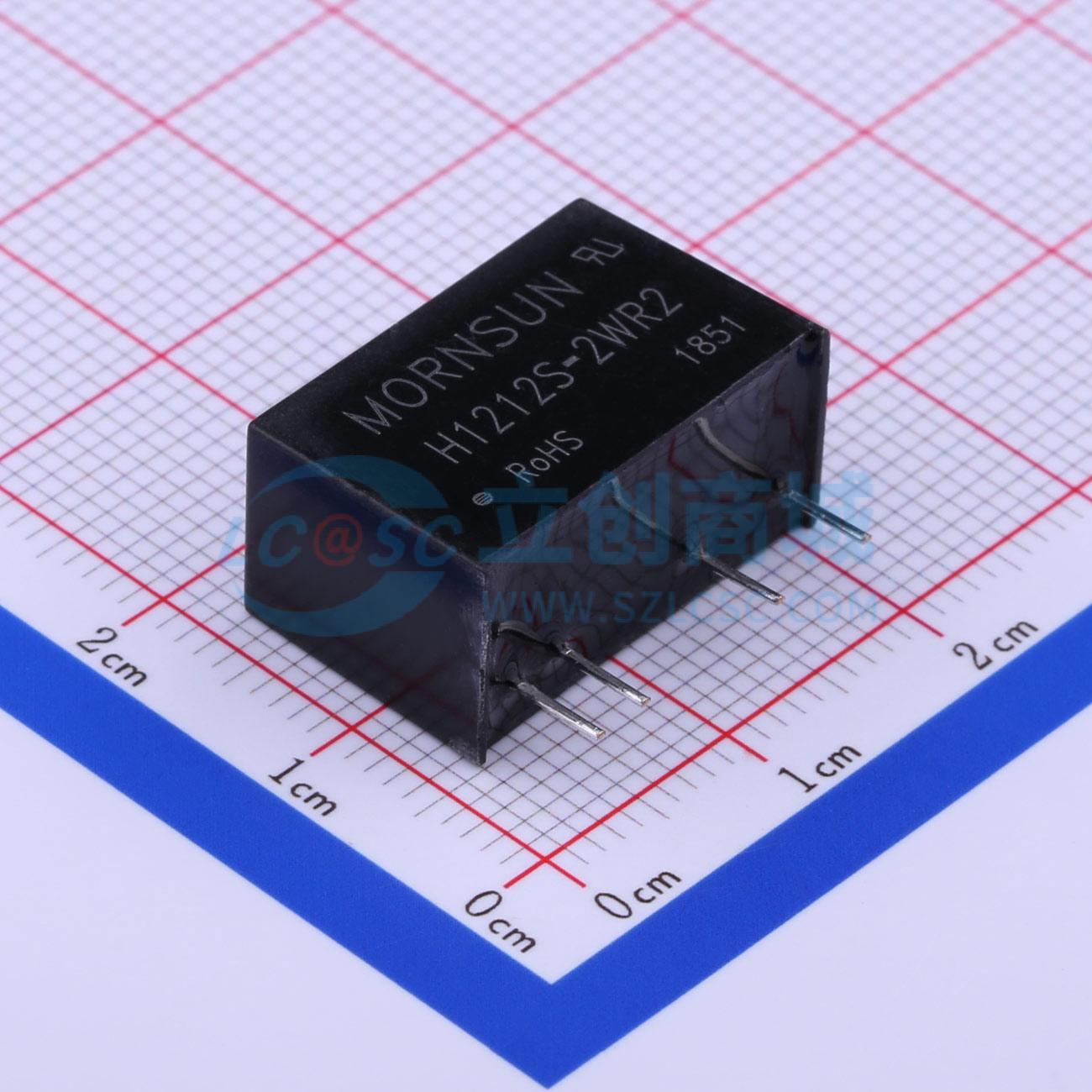

温馨提醒：图片仅供参考，商品以实物为准
H1212S-2WR2
DC/DC模块电源，2W，定电压输入，4200VAC或6000VDC隔离
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 输入输出12V 2W，定电压输入，4200VAC 或6000VDC 隔离非稳压正负双路/单路输出。
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- H1212S-2WR2
- 商品编号
- C318159
- 商品封装
- SIP,19.5x9.8mm
- 包装方式
- 管装
- 商品毛重
- 10.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出功率 | 2W | |
| 工作电压(Vin) | 21.6V~26.4V | |
| 转换效率 | 79% | |
| 输出电压(Vout) | 12V | |
| 输出电流(最大值) | 167mA | |
| 最大容性负载 | 470uF | |
| 隔离电压(Vrms) | 4.2kV |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 短路保护 | |
| 工作温度 | -40℃~+85℃ | |
| 开关频率 | 100kHz | |
| 纹波噪声 | 100mVp-p | |
| 长度 | 19.5mm | |
| 宽度 | 9.8mm | |
| 高度 | 12.5mm |
商品概述
2W，定电压输入，4200VAC 或6000VDC 隔离非稳压正负双路/单路输出
商品特性
- SIP封装
- 效率高达84%
- 加强绝缘
- 患者漏电流最大2μA
- 隔离电压4200VAC或6000VDC
- 工作温度范围: -40°C ~ +85°C
- 内部贴片化设计
- 国际标准引脚方式
- 通过EN60601-1, ANSI/AAMI ES60601-1认证（1xMOPP/2xMOOP）
应用领域
需要小体积高隔离、低隔离电容、低漏电流的电源应用场合
