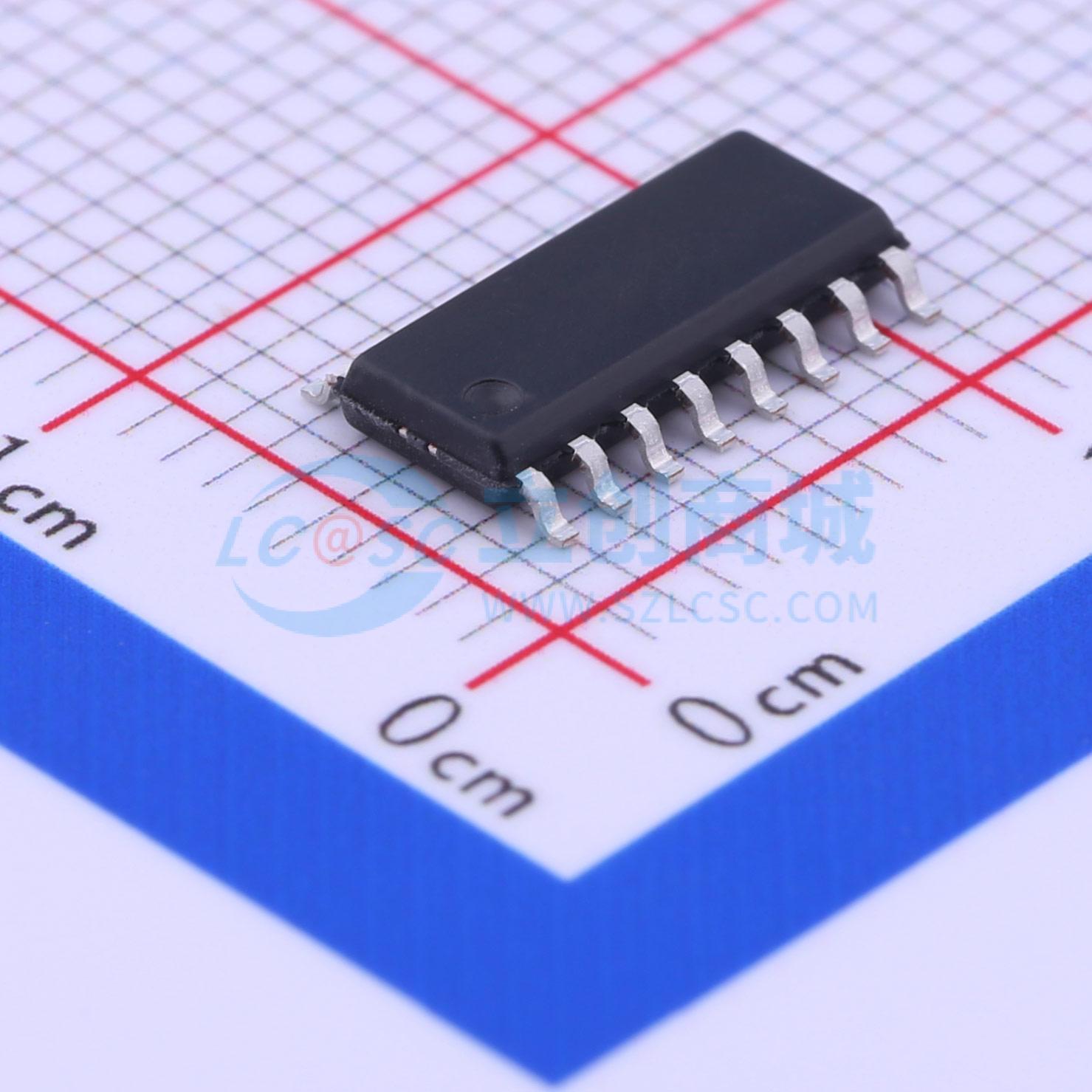

PMC131-S16

带12位ADC、8位单片机

描述: 8位单片机，1.5KW OTP程序储存器,88 Bytes 数据储存器,高达12通道12位ADC
品牌名称: PADAUK(应广)
商品型号: PMC131-S16
商品编号: C317578
商品封装: SOP-16
包装方式: 管装
商品毛重: 0.278克(g)

商品参数

商品特性

高抗干扰（High EFT）系列（PMC131 系列）
工作温度范围：-40℃~85℃（PMC131 系列）
通用系列（PMS131, PMS130 系列）
工作温度范围：-20℃~70℃（PMS131, PMS130 系列）
时钟源：内部高频 RC 振荡器（IHRC）、内部低频 RC 振荡器（ILRC）、外部晶振
内置 Band-gap 硬件模块输出 1.20V 参考电压
内置一个硬件 16 位计数器
内置两个硬件 8 位计数器并可提供 PWM 模式输出
内置一个 12 通道 12 位分辨率 A/D 转换器
提供 ADC 参考高电压: 外部输入, 内部 VDD, Band-gap 1.20V, 4V, 3V, 2V
提供单周期（1T）8x8 硬件乘法器
提供快速唤醒模式
8 段 LVR 设定~ 4.1V, 3.6V, 3.1V, 2.8V, 2.5V, 2.2V, 2.0V, 1.8V
14 个 IO 引脚
四个可选择的外部中断引脚
每一 IO 引脚都可以单独设置系统唤醒功能
工作电压：2.2V~5.5V
工作频率与电压（晶体模式与 IHRC 内部高频 RC 振荡器模式相同）DC~8MHz@VDD≡3.1V DC ~ 4MHz@VDD≧2.5V DC ~ 2MHz@VDD≧2.2V
低功耗特性：Ioperating ~ 1.7mA@1MIPS, VDD =5.0V ; Ioperating ~ 15uA@VDD=3.3V, ILRC ≅ 21kHz Ipowerdown ~ 2uA@VDD=5.0V; Ipowerdown ~ 1uA@VDD=3.3V
工作模式：单一处理单元运作模式
1.5K OTP 程序存储器
88 Bytes 数据存储器
提供 86 条指令
大部份指令都是单周期（1T）指令
弹性化的堆栈深度，可程序设定
提供数据与指令的直接、间接寻址模式
所有的数据存储器都可当数据指针（index pointer）
独立的 IO 地址以及存储地址，方便程序开发

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	其他
	程序存储容量	1.5KB
	程序存储器类型	OTP

	属性	参数值
	I/O数量	14
	ADC(位数)	12bit
	工作电压	2.2V~5.5V
