MM32F031F6U6
停产 MM32F031F6U6
- 品牌名称
- MindMotion(灵动微)
- 商品型号
- MM32F031F6U6
- 商品编号
- C316712
- 商品封装

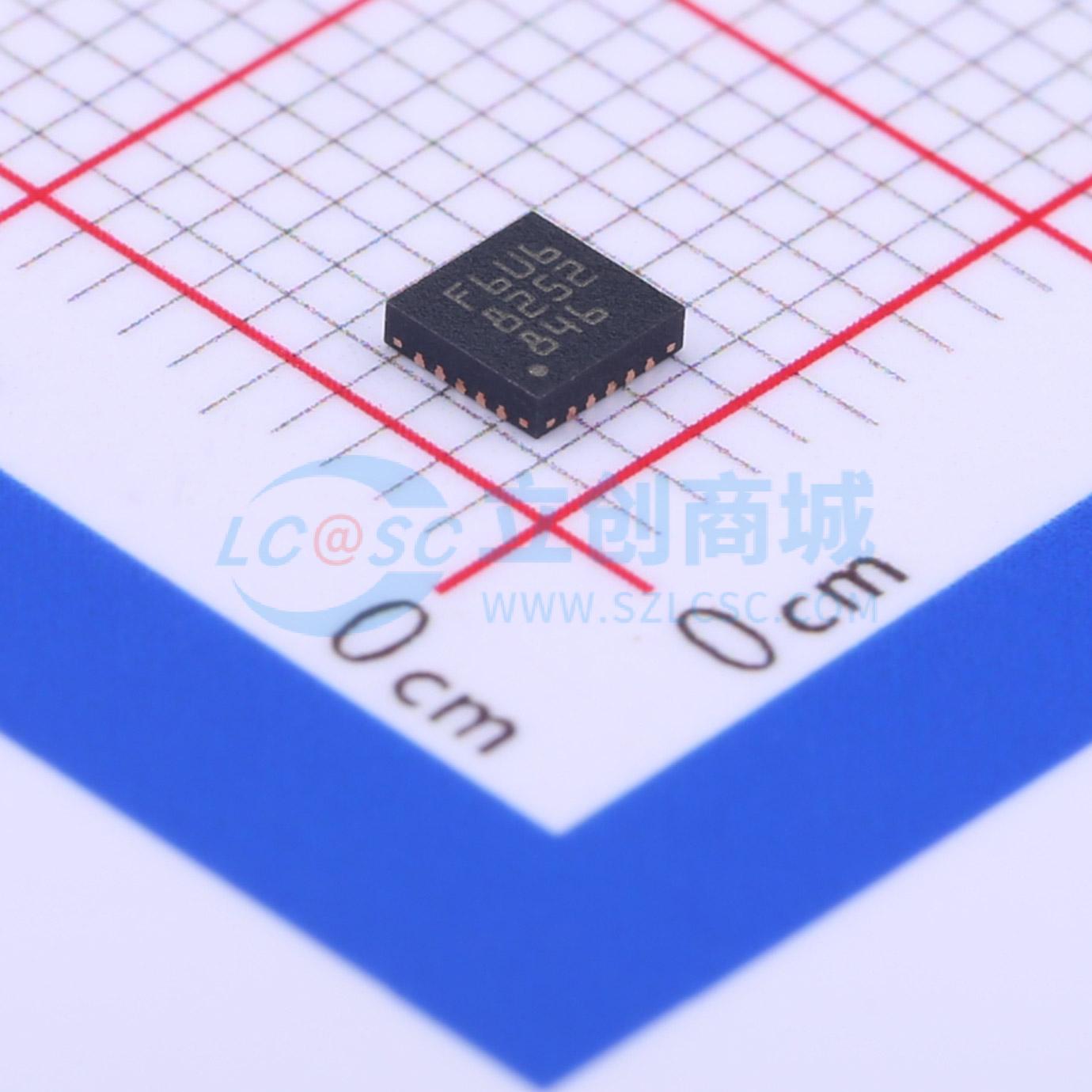

- QFN-20-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.134克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM-M0 | |
| CPU最大主频 | 72MHz | |
| 程序存储容量 | 32KB | |
| 程序存储器类型 | FLASH |
| 属性 | 参数值 | |
|---|---|---|
| I/O数量 | 16 | |
| ADC(位数) | 12bit | |
| PWM分辨率 | 16bit | |
| 工作电压 | 2V~5.5V | |
| 应用领域 | - |
商品概述
本产品使用高性能的ARM CortexTM-M0为内核的32位微控制器,最高工作频率可达72MHz,内置高速存储器,丰富的增强型I/O端口和外设连接到外部总线。本产品包含1个12位的ADC、1个16位通用定时器、1个32位通用定时器、3个16位基本定时器、1个16位高级定时器。还包含标准的通信接口:1个I2C接口、2个SPI接口和2个UART接口。 本产品产品系列工作电压为2.0V~5.5V,工作温度范围包含 -40℃~+85℃常规型和 -40℃~+105℃扩展型。多种省电工作模式保证低功耗应用的要求。 本产品提供LQFP48、LQFP32、QFN32和TSSOP20共3种封装形式;根据不同的封装形式,器件中的外设配置不尽相同。
ARM的CortexTM-M0处理器是最新一代的嵌入式ARM处理器,它为实现MCU的需要提供了低成本的平台、缩减的引脚数目、降低的系统功耗,同时提供卓越的计算性能和先进的中断系统响应。 ARM的CortexTM-M0是32位的RISC处理器,提供额外的代码效率,在通常8和16位系统的存储空间上发挥了ARM内核的高性能。 产品拥有内置的ARM核心,因此它与所有的ARM工具和软件兼容。 最大128K字节的内置闪存存储器,用于存放程序和数据。 最大8K字节的内置SRAM。 本产品内置嵌套的向量式中断控制器,能够处理多个可屏蔽中断通道(不包括16个Cortex™-M0的中断线)和16个可编程优先级。该模块以最小的中断延迟提供灵活的中断管理功能。 外部中断/事件控制器包含多个边沿检测器,用于产生中断/事件请求。每个中断线都可以独立地配置它的触发事件(上升沿或下降沿或双边沿),并能够单独地被屏蔽;有一个挂起寄存器维持所有中断请求的状态。EXTI可以检测到脉冲宽度小于内部APB2的时钟周期。所有通用I/O口连接到16个外部中断线。 系统时钟的选择是在启动时进行,复位时内部48MHz的振荡器被选为默认的CPU时钟,随后可以选择外部的、具失效监控的2~24 MHz时钟。当检测到外部时钟失效时,它将被隔离,系统将自动地切换到内部的振荡器,如果使能了中断,软件可以接收到相应的中断。 多个预分频器用于配置AHB的频率、高速APB(APB2和APB1)区域。AHB和高速APB的最高频率是72MHz。 在启动时,通过自举引脚可以选择三种自举模式中的一种:从程序闪存存储器自举、从系统存储器自举、从内部SRAM自举。 VDD = 2.0V~5.5V:VDD引脚为I/O引脚和内部调压器供电。 VSSA,VDD A = 2.0V~5.5V:为复位模块、振荡器和PLL的模拟部分提供供电。VDD A和VSSA必须分别连接到VDD和VSS。 本产品内部集成了上电复位(POR)/掉电复位(PDR)电路,该电路始终处于工作状态,保证系统供电超过1.8V时工作;当VDD低于设定的阈值(VPOR/PDR ) 时,置器件于复位状态,而不必使用外部复位电路。 器件中还有一个可编程电压监测器(PVD),它监视VDD/VDD A供电并与阈值VPVD比较。
商品特性
- 32位ARM CortexTM-M0处理器内核
- 最高工作频率可达72MHz
- 高达128K字节的闪存程序存储器
- 高达8K字节的SRAM
- Boot loader支持片内Flash、在线系统编程(ISP)
- 2.0V~5.5V供电
- 上电/断电复位(POR/PDR)、可编程电压监测器(PVD)
- 外部2~24MHz高速晶体振荡器
- 内嵌经出厂调校的48MHz高速振荡器
- 内嵌40kHz低速振荡器
- PLL支持CPU最高运行在72MHz
- 睡眠、停机和待机模式
- 1个12位模数转换器,1μs转换时间(多达10个输入通道)
- 转换范围:0~VDD A
- 支持采样时间和分辨率配置
- 片上温度传感器
- 片上电压传感器
- 5通道DMA控制器
- 支持的外设:Timer、UART、I2C、SPI和ADC
- 多达39个快速I/O端口
- 所有I/O口可以映像到16个外部中断
- 所有端口均可输入输出5V信号
- 串行单线调试(SWD)
- 多达9个定时器
- 1个16位4通道高级控制定时器,有4通道PWM输出,以及死区生成和紧急停止功能
- 1个16位定时器和1个32位定时器,有高达4个输入捕获/输出比较,可用于IR控制解码
- 2个16位定时器,有1个输入捕获/输出比较和1个OCN,死区生成,紧急停止,调制器门电路用于IR控制
- 1个16位定时器,有1个输入捕获/输出比较
- 2个看门狗定时器(独立的和窗口型的)
- 系统时间定时器:24位自减型计数器
- 多达5个通信接口
- 2个UART接口
- 1个I2C接口
- 2个SPI接口
- 96位的芯片唯一ID(UID)
- 采用LQFP48、LQFP32、QFN32和TSSOP20封装
应用领域
- 电机驱动和应用控制
- 医疗和手持设备
- PC游戏外设和GPS平台
- 工业应用:可编程控制器(PLC)、变频器、打印机和扫描仪
- 警报系统、视频对讲、和暖气通风空调系统等
