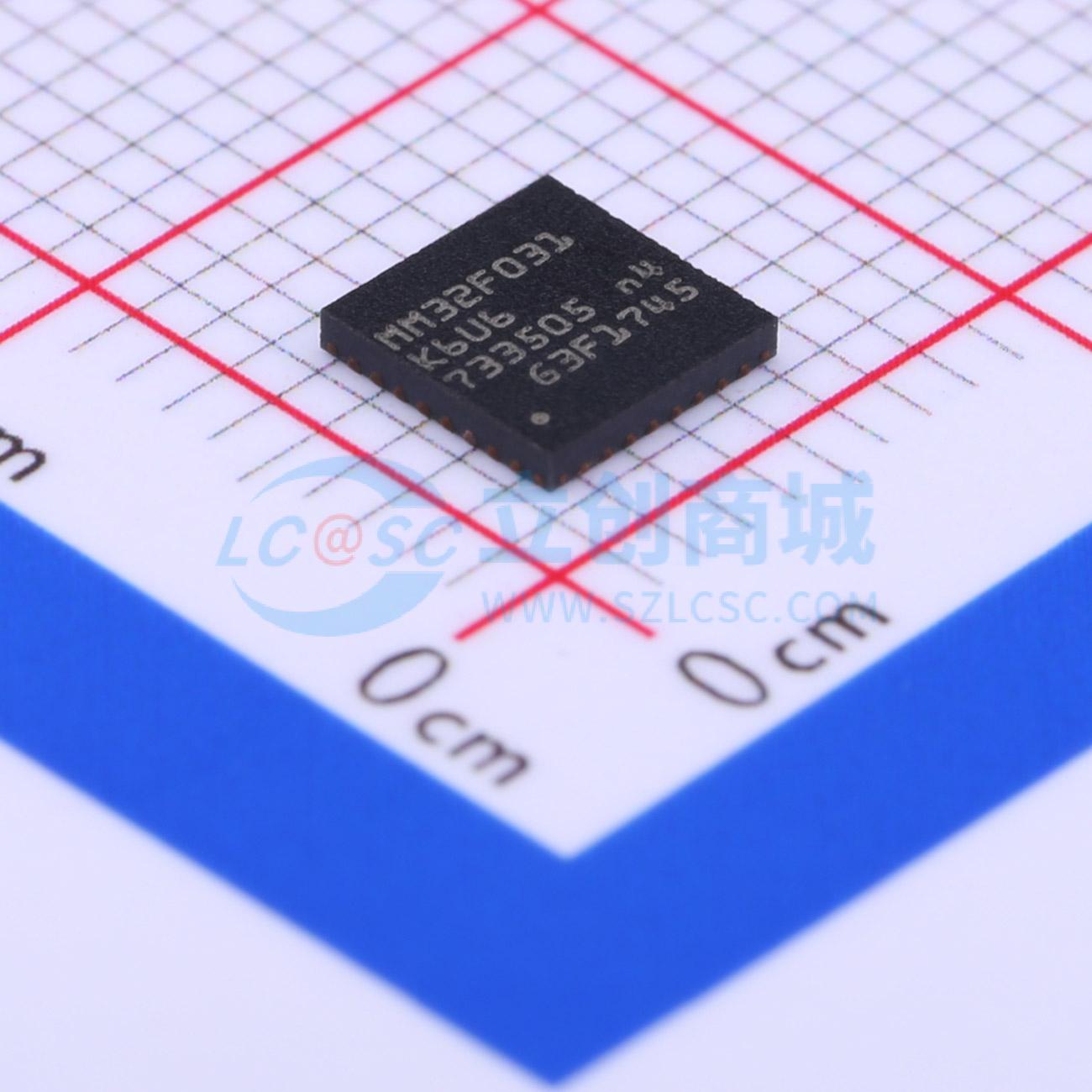

温馨提醒：图片仅供参考，商品以实物为准
MM32F031K6U6
停产 MM32F031K6U6
- 描述
- 32位基于ARM Cortex M0核心的微控制器
- 品牌名称
- MindMotion(灵动微)
- 商品型号
- MM32F031K6U6
- 商品编号
- C316711
- 商品封装
- TQFN-32-EP(5x5)
- 包装方式
- 托盘
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM-M0 | |
| CPU最大主频 | 72MHz | |
| 程序存储容量 | 32KB | |
| 程序存储器类型 | FLASH |
| 属性 | 参数值 | |
|---|---|---|
| I/O数量 | 27 | |
| ADC(位数) | 12bit | |
| PWM分辨率 | 16bit | |
| 工作电压 | 2V~5.5V | |
| 应用领域 | - |
商品概述
本产品使用高性能的 ARM Cortex-M0 为内核的 32 位微控制器，最高工作频率可达 72MHz，内置高速存储器，丰富的增强型 I/O 端口和外设连接到外部总线。本产品包含 1 个 12 位的 ADC、2 个 16 位通用定时器、3 个 16 位基本定时器、1 个 16 位高级定时器。还包含标准的通信接口：1 个 I2C 接口、1 个 SPI 接口和 1 个 UART 接口。 本产品产品系列工作电压为 2.0V~5.5V，工作温度范围包含 -40℃~+85℃ 常规型和 -40℃~+105℃ 扩展型。多种省电工作模式保证低功耗应用的要求。 本产品提供 LQFP48、LQFP32、QFN32、TSSOP20 和 QFN20 共 5 种封装形式；根据不同的封装形式，器件中的外设配置不尽相同。
ARM 的 Cortex-M0 处理器是最新一代的嵌入式 ARM 处理器，它为实现 MCU 的需要提供了低成本的平台、缩减的引脚数目、降低的系统功耗，同时提供卓越的计算性能和先进的中断系统响应。 ARM 的 Cortex-M0 是 32 位的 RISC 处理器，提供额外的代码效率，在通常 8 和 16 位系统的存储空间上发挥了 ARM 内核的高性能。 本产品拥有内置的 ARM 核心，因此它与所有的 ARM 工具和软件兼容。 最大 32K 字节的内置闪存存储器，用于存放程序和数据。 最大 4K 字节的内置 SRAM。 本产品内置嵌套的向量式中断控制器，能够处理多个可屏蔽中断通道（不包括 16 个 Cortex-M0 的中断线）和 16 个可编程优先级。 外部中断/事件控制器包含多个边沿检测器，用于产生中断/事件请求。每个中断线都可以独立地配置它的触发事件（上升沿或下降沿或双边沿），并能够单独地被屏蔽；有一个挂起寄存器维持所有中断请求的状态。EXTI 可以检测到脉冲宽度小于内部 APB2 的时钟周期。所有通用 I/O 口连接到 16 个外部中断线。 系统时钟的选择是在启动时进行，复位时内部 48 MHz 的振荡器被选为默认的 CPU 时钟，随后可以选择外部的、具失效监控的 2~24 MHz 时钟。当检测到外部时钟失效时，它将被隔离，系统将自动地切换到内部的振荡器，如果使能了中断，软件可以接收到相应的中断。 多个预分频器用于配置 AHB 的频率、高速 APB（APB2 和 APB1）区域。AHB 和高速 APB 的最高频率是 72MHz。 在启动时，通过自举引脚可以选择三种自举模式中的一种：从程序闪存存储器自举、从系统存储器自举、从内部 SRAM 自举。 自举加载程序（Bootloader)存放于系统存储器中，可以通过 UART1 对闪存重新编程。 VDD = 2.0V~5.5V，VDD 引脚为 IO 引脚和内部调压器供电。 VssA, VDDA = 2.0V~5.5V：为复位模块和振荡器提供供电。VDDA 和 VSSA 必须分别连接到 VDD 和 Vss。 本产品内部集成了上电复位(POR)/掉电复位(PDR)电路，该电路始终处于工作状态，保证系统供电超过 1.8V 时工作；当 VDD 低于设定的阈值（VPOR/PDR）时，置器件于复位状态，而不必使用外部复位电路。 器件中还有一个可编程电压监测器 (PVD)，它监视 VDD/VDDA 供电并与阈值 VPVD 比较。
商品特性
- 32 位 ARM Cortex-M0 处理器内核，最高工作频率可达 72MHz
- 单指令周期 32 位硬件乘法器
- 单指令周期 32 位硬件除法器
- 高达 32K 字节的闪存程序存储器
- 高达 4K 字节的 SRAM
- Boot loader 支持片内 Flash、在线系统编程（ISP）
- 2.0V~5.5V 供电
- 上电/断电复位（POR/PDR）、可编程电压监测器（PVD）
- 外部 2~24MHz 高速晶体振荡器
- 内嵌经出厂调校的 72MHz 高速振荡器
- 内嵌 40kHz 低速振荡器
- 低功耗：睡眠、停机和待机模式
- 1 个 12 位模数转换器，1μs 转换时间 (多达 10 个输入通道)，转换范围：0~VDDA，支持采样时间和分辨率配置
- 片上温度传感器
- 片上电压传感器
- 5 通道 DMA 控制器，支持的外设：Timer、UART、I2C、SPI 和 ADC
- 多达 39 个快速 I/O 端口，所有 I/O 口可以映像到 16 个外部中断；所有端口均可输入输出 5V 信号
- 调试模式：串行单线调试（SWD)
- 多达 9 个定时器
- 1 个 16 位 4 通道高级控制定时器，有 4 通道 PWM 输出，以及死区生成和紧急停止功能
- 2 个 16 位定时器，有高达 4 个输入捕获/输出比较，可用于 IR 控制解码
- 2 个 16 位定时器，有 1 个输入捕获/输出比较和 1 个 OCN，死区生成，紧急停止，调制器门电路用于 IR 控制
- 1 个 16 位定时器，有 1 个输入捕获/输出比较
- 2 个看门狗定时器 (独立的和窗口型的)
- 系统时间定时器：24 位自减型计数器
- 多达 3 个通信接口
- 1 个 UART 接口
- 1 个 I2C 接口
- 1 个 SPI 接口
- 96 位的芯片唯一 ID（UID)
- 采用 LQFP48、LQFP32、QFN32、TSSOP20 和 QFN20 封装
应用领域
- 电机驱动和应用控制
- 医疗和手持设备
- PC 游戏外设和 GPS 平台
- 工业应用：可编程控制器（PLC）、变频器、打印机和扫描仪
- 警报系统、视频对讲、和暖气通风空调系统等
