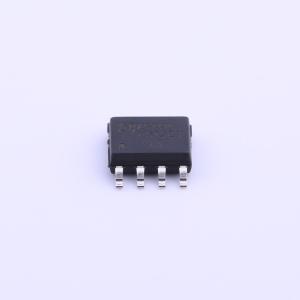

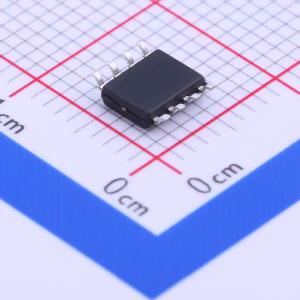

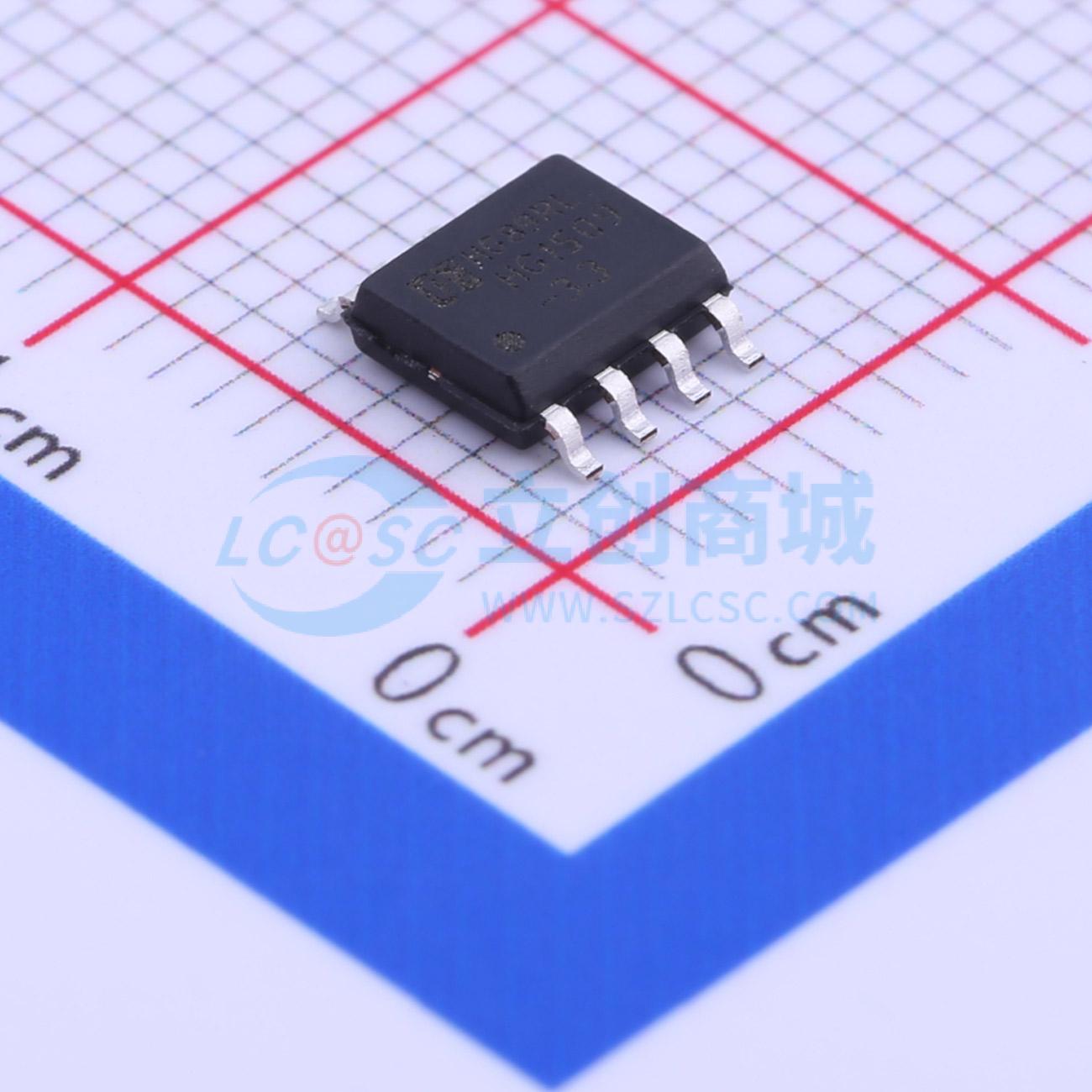

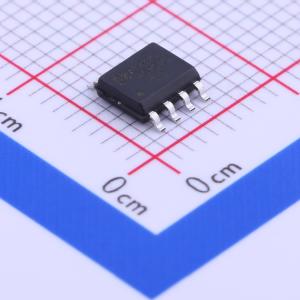

HG1509-3.3M/TR
150KHz, 2A PWM 降压 DC/DC 转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- HG1509 是一款 150 KHz 固定频率的 PWM 降压型 DC/DC 转换器，能够以高效率、低纹波以及出色的线性和负载调节能力驱动 2A 负载。该稳压器所需的外部元件数量最少，使用简单，内置了频率补偿和固定频率振荡器。PWM 控制电路能够将占空比从 0 到 100%进行线性调节
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- HG1509-3.3M/TR
- 商品编号
- C316673
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.196克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~22V | |
| 输出电压 | 3.3V | |
| 输出电流 | 2A | |
| 开关频率 | 150kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 150uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 |
