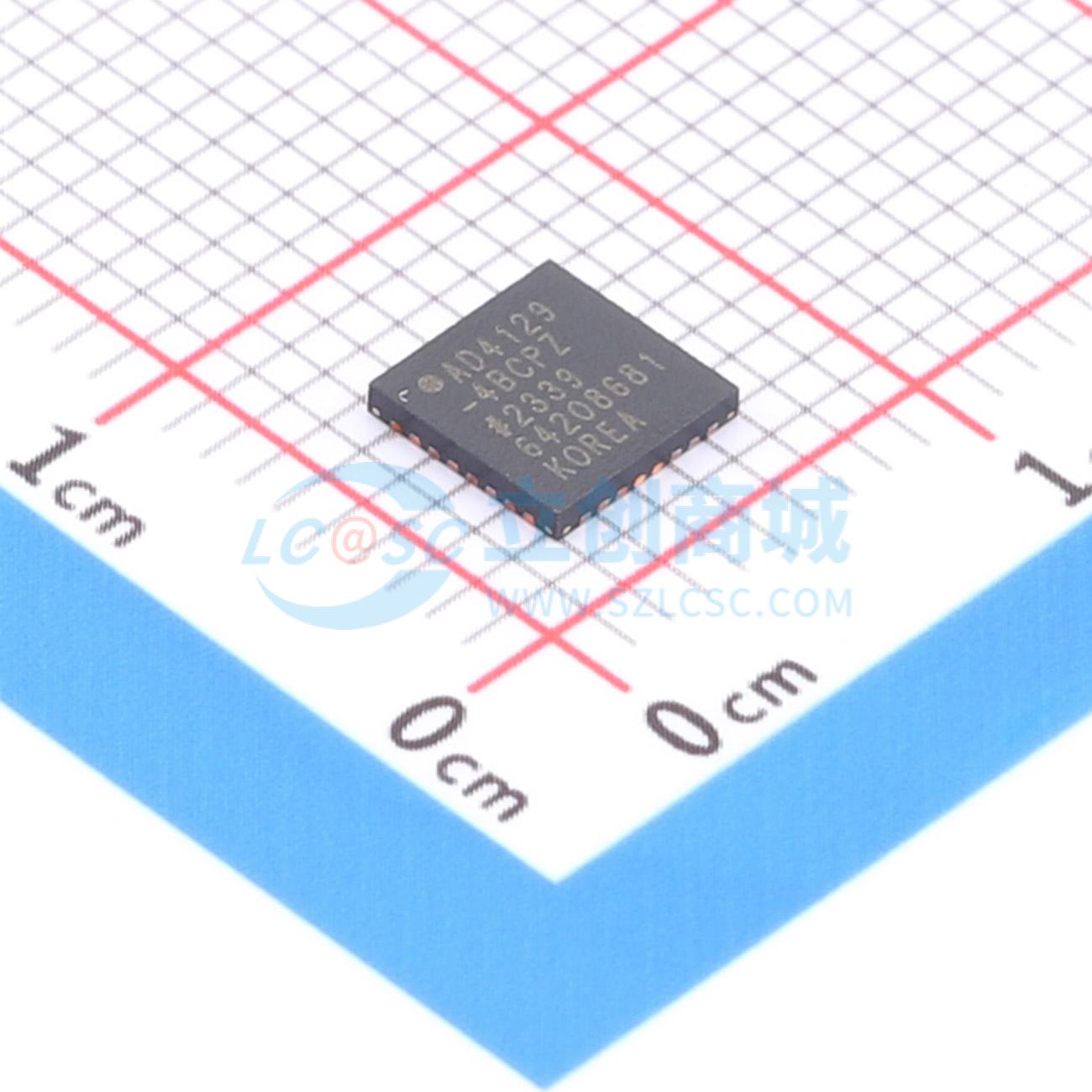

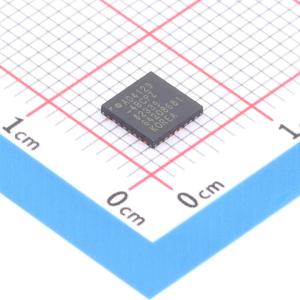

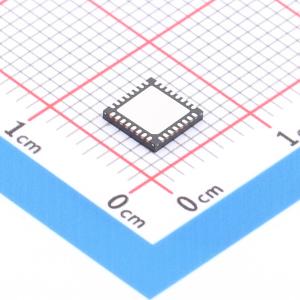

AD4129-4BCPZ-RL7
超低功耗、16位Sigma-Delta ADC，集成PGA和FIFO
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：超低电流消耗（典型值）。 连续转换模式：32μA（增益 = 128）。 占空比模式：5μA（比率 = 1/16）。 待机模式：0.5μA。应用：智能变送器。 无线电池和能量收集供电的传感器节点
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD4129-4BCPZ-RL7
- 商品编号
- C28034236
- 商品封装
- LFCSP-32(5x5)
- 包装方式
- 编带
- 商品毛重
- 2.62克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率(位) | 16 | |
| 采样率 | 2.4kHz | |
| 通道数 | 4 | |
| 工作电压 | 1.71V~3.6V | |
| 接口类型 | SPI | |
| 差分输入 | 是 | |
| 积分非线性 | - | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 信噪比 | - | |
| 时钟/振荡器 | 内置 | |
| 时钟频率(fc) | 76.8kHz | |
| 基准电压源 | 内置 | |
| 可变增益 | 支持 | |
| ADC架构 | Sigma-Delta | |
| 静态电流 | 32uA | |
| 功能特性 | 多路复用器；欠压检测；自动校准；FIFO缓存；内置温度传感器 |
商品特性
- 超低电流消耗（典型值）
- 32 μA 连续转换模式（增益 = 128）
- 5 μA 占空比循环模式（比率 = 1/16）
- 0.5 μA 待机模式
- 0.1 μA 关断模式
- 内置系统级节能功能
- 电流节省占空比比率：1/4 或 1/16
- 智能序列器和每通道配置，最小化主机处理器负载
- 深度嵌入式 FIFO 最小化主机处理器负载（深度为 256 个样本）
- 自主 FIFO 中断功能，阈值检测
- 单电源电压低至 1.71V，延长电池寿命
- RMS 噪声：在 1.17 SPS（增益 = 128）时为 25 nV rms = 48 nV/√Hz
- 高达 16 个无噪声位（增益 = 1）
- 输出数据速率：1.17 SPS 至 2.4 kSPS
- 工作电压：1.71V 至 3.6V 单电源或 ±1.8V 分离电源
- 带隙基准，最大漂移为 15 ppm/℃
- 具有轨到轨模拟输入的 PGA
- 适应性传感器接口功能
- 用于 RTD 的匹配可编程激励电流
- 用于热电偶的片内偏置电压发生器
- 用于桥式传感器的低侧电源开关
- 传感器开路检测
- 内部温度传感器和振荡器
- 自校准和系统校准
- 灵活的滤波器选项
- 同时抑制 50 Hz/60 Hz（在选定的滤波器选项上）
- 通用输出
- 诊断功能
- 交叉点复用输入
- 4 路差分/8 路伪差分输入
- 5 MHz SPI（3 线或 4 线）
- 提供 35 球、2.7 mm × 3.56 mm WLCSP 和 32 引脚、5 mm × 5 mm LFCSP 封装
- 温度范围：-40℃ 至 +105℃（WLCSP），-40℃ 至 +125℃（LFCSP）
- AD4129-4 LFCSP 引脚与 AD7124-4 LFCSP 兼容
应用领域
- 智能变送器
- 无线电池和能量收集器供电的传感器节点
- 便携式仪器
- 温度测量：热电偶、RTD、热敏电阻
- 压力测量：桥式传感器
- 医疗保健和可穿戴设备
