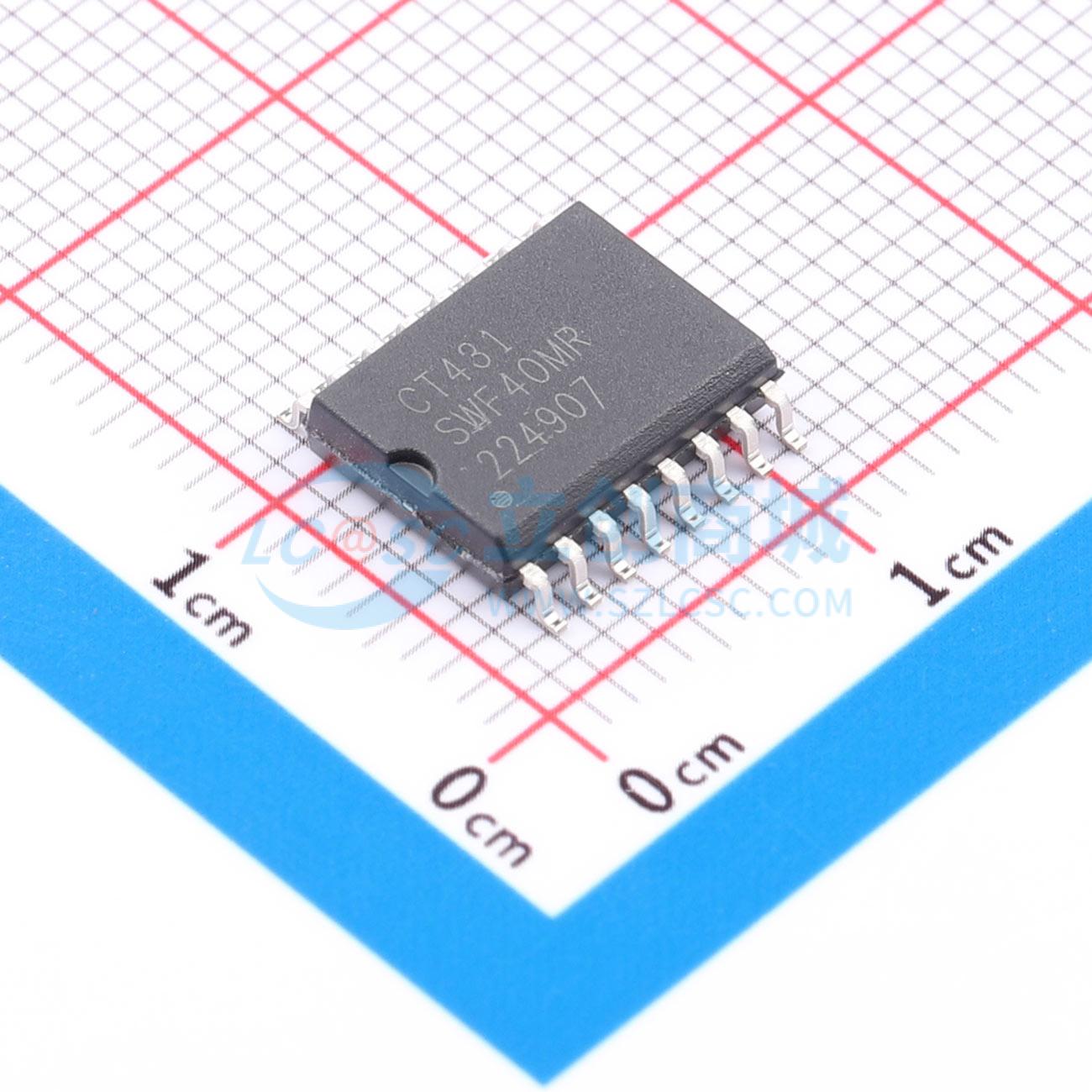

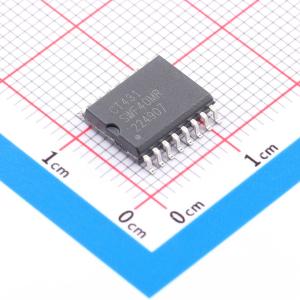

温馨提醒：图片仅供参考，商品以实物为准
CT431-HSWF40MR
XtremeSense TMR电流传感器，超低噪声且总误差小于0.7%
- 描述
- CT431是一款高带宽、超低噪声的集成式接触电流传感器，采用Allegro专利的XtremeSense™ TMR技术，可为众多消费、企业和工业应用实现高精度电流测量。该设备支持九种电流范围，集成的载流导体（CCC）可处理高达65A的电流，并以线性模拟输出电压的形式生成电流测量值。该设备在电压和全温度范围内实现了小于±1.0%满量程（FS）的总输出误差。
- 品牌名称
- ALLEGRO(美国埃戈罗)
- 商品型号
- CT431-HSWF40MR
- 商品编号
- C28030451
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.7454克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流传感器 | |
| 电流测量范围 | ±40A | |
| 工作电压 | 3.3V | |
| 隔离电压(Vrms) | 5kVrms | |
| 灵敏度 | 25mV/A | |
| 待机电流 | 6mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 带宽 | 1MHz | |
| 电流端电阻 | 0.5mΩ | |
| 响应时间(tr) | 300ns | |
| 双向电流检测 | 支持 |
商品概述
CT431是一款高带宽、超低噪声的集成式接触电流传感器，采用Allegro专利的XtremeSense™ TMR技术，可为众多消费、企业和工业应用实现高精度电流测量。该设备支持九种电流范围，集成的载流导体（CCC）可处理高达65A的电流，并以线性模拟输出电压的形式生成电流测量值。该设备在电压和全温度范围内实现了小于±1.0%满量程（FS）的总输出误差。 该设备的输出响应时间约为300 ns，电流消耗约为6.0 mA，并且对共模场具有免疫力。CT431具有集成的过流检测（OCD）电路，可识别超出范围的电流（OCD），结果输出到故障条（FLT）引脚。FLT是一个开漏、低电平有效数字信号，由CT431激活，以提醒微控制器发生了故障情况。 CT431采用行业标准的16引脚SOIC宽体封装，环保且符合RoHS标准。
商品特性
- 集成式接触电流感应，适用于中低电流范围：0至20 A、±30 A、±50 A、±20 A、±40 A、0至65 A、0至30 A、0至50 A、±65 A
- 集成载流导体（CCC）
- 线性模拟输出电压
- 总误差输出 ≤ ±1.0% FS，-40°C至125°C
- 1 MHz带宽
- 响应时间：~300 ns
- UL/IEC 62368 - 1和UL1577认证
- 额定隔离电压：5 kVRMS
- 基本隔离工作电压：1287 VRMS
- 加强隔离工作电压：647 VRMS
- IEC 61000 - 4 - 5认证
- 低噪声：9.5至19.0 mARMS @ fBW = 100 kHz
- 用于交直流电流测量的参考电压输出
- VOUT - VREF < ±1.0% FS，-40°C至125°C
- 共模场抗扰度：-54 dB
- 电源电压：3.0至3.6 V
- 过流检测：超出范围的电流
- AEC - Q100 1级
应用领域
- 太阳能/功率逆变器
- UPS、开关电源和电信电源
- 电池管理系统
- 电机控制
- 白色家电
- 电力公用事业仪表
- 过流故障保护
