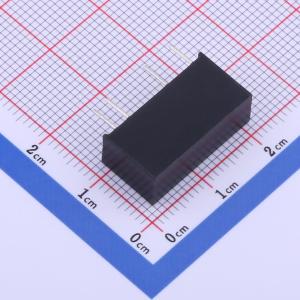

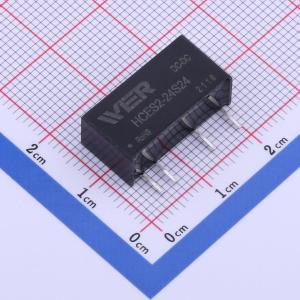

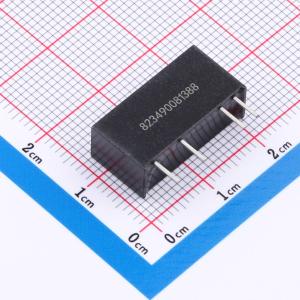

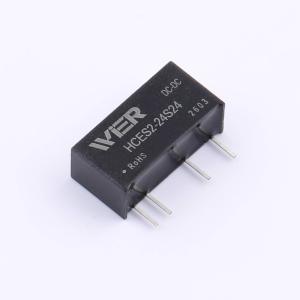

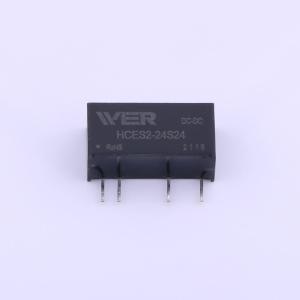

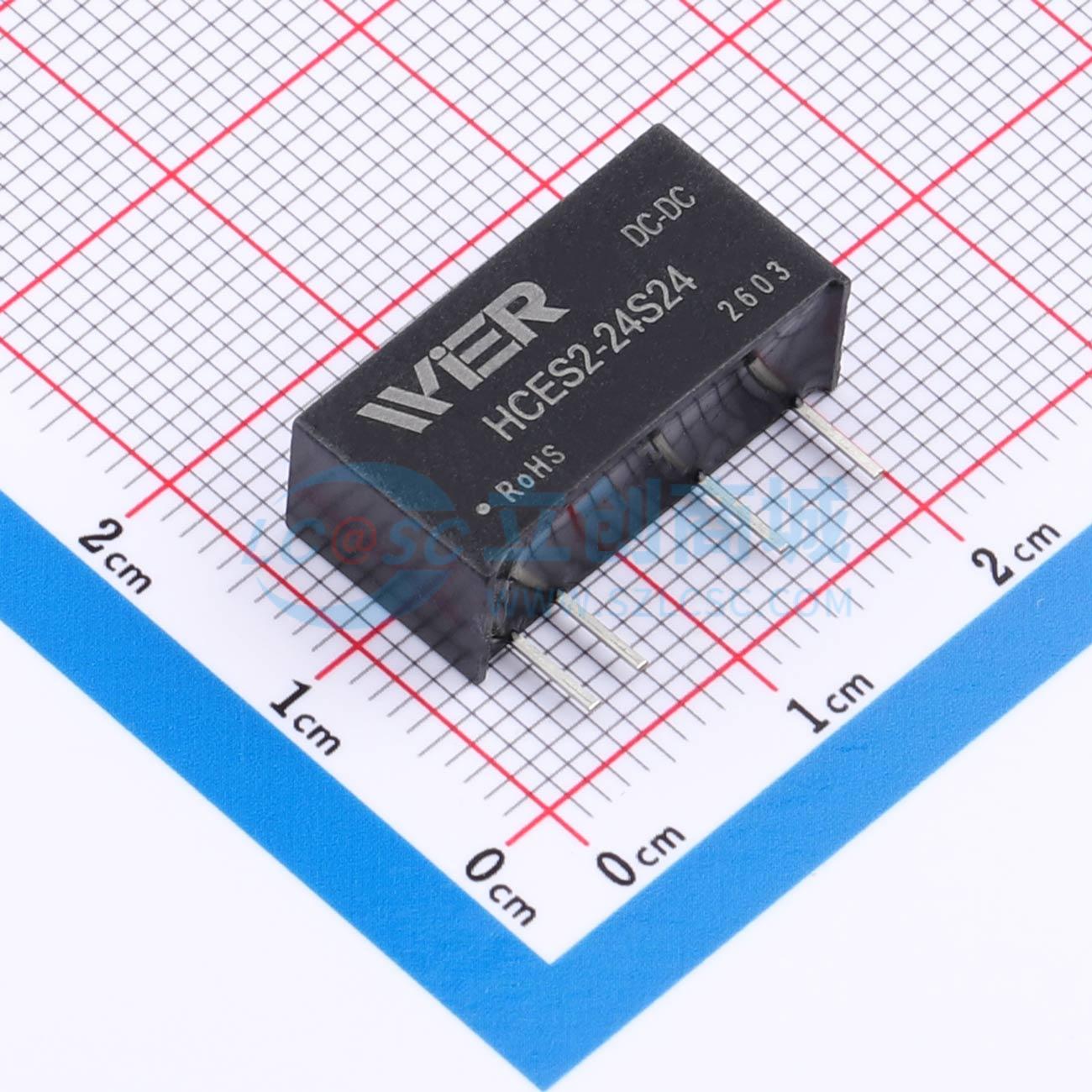

温馨提醒：图片仅供参考，商品以实物为准
HCES2-24S24
SIP7封装DC/DC模块电源，符合国际标准引脚方式，适用于多领域
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 输入电压(标称值) 24 输出电压(VDC) 24 最小电流(mA) 0 最大电流(mA) 83 满载效率(%) 90 最大容性负载(uF) 560
- 品牌名称
- WIER(微尔)
- 商品型号
- HCES2-24S24
- 商品编号
- C2828246
- 商品封装
- 插件
- 包装方式
- 管装
- 商品毛重
- 11.225克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 工作电压(Vin) | 21.6V~26.4V | |
| 转换效率 | 90% | |
| 输出电压(Vout) | 24V | |
| 输出电流(最大值) | 83mA | |
| 最大容性负载 | 560uF | |
| 隔离电压(Vrms) | 3kV |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 短路保护；自动故障恢复 | |
| 工作温度 | -40℃~+105℃ | |
| 开关频率 | 220kHz | |
| 纹波噪声 | 100mVp-p；45mVp-p | |
| 长度 | 19.6mm | |
| 宽度 | 7.05mm | |
| 高度 | 10.1mm |
商品特性
- 封装形式：SIP7
- 工作温度：-40℃ ~ +105℃
- 隔离电压：3000VDC
- 满载效率：88%（典型）
- 符合标准：国际标准引脚方式
应用领域
- 电力
- 工控
- 通信
- 物联网
- 汽车
